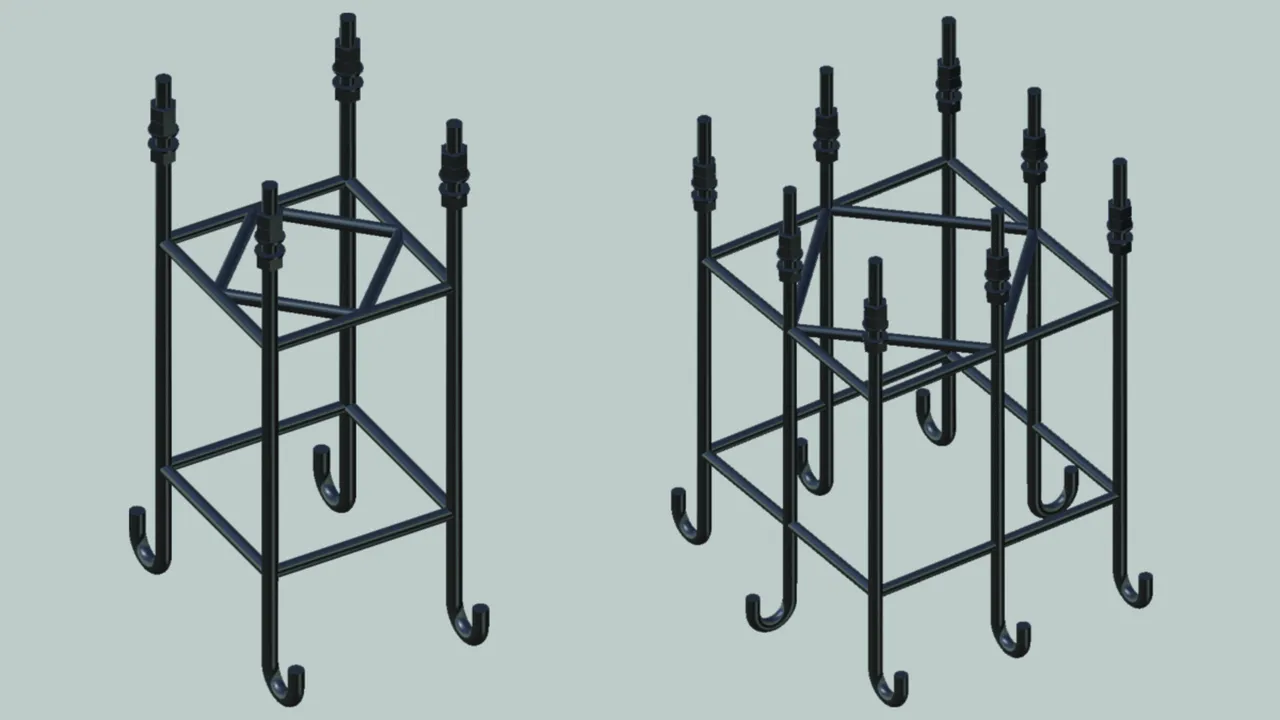

Ankerkörbe für Betonfundament vor Ort

Zum Einbetonieren mit Gewindebolzen, passend zur Flanschplatte der Tele-Blitzschutzmaste.
Genauere Angaben zum Stecksystem, Fundament und zur Errichtung können der Montageanleitung entnommen werden.

Ausführung klein

Für Maste mit einer Höhe über Flur von 13,35 bis 19,35 m (Art.-Nr. 103 013 / 103 016 / 103 019).
Flanschplatte 400 x 400 mm.

1 Product

Part No. 103040 AKO TBM FP400

GTIN 4013364129894, Customs tariff No. (EU): 73089098, Gross weight: 22.90 kg, PU: 1.00 Stk.


Images

Additional information

Ankerkorb für Betonfundament vor Ort / Ausführung klein
Ankerkorb für Betonfundament vor Ort
zum Einbetonieren mit Gewindebolzen,
passend zur Flanschplatte der Tele-Blitzschutzmaste
Ausführung für Höhe über Flur 13,35 bis 19,35 m
(Art.-Nr. 103 013 / 103 016 / 103 019)
für Flanschplatte 400x400 mm
Werkstoff: Stahl
Abmessungen: 472 x 324 x 870 mm
Ausführung Gewindebolzen: 4x M24 (300 x 300 mm)

Fabrikat: DEHN
Typ: AKO TBM FP400
Art.-Nr.: 103040
oder gleichwertig.



Technical data

Werkstoff Stahl
Abmessungen 472 x 324 x 870 mm
Ausführung Gewindebolzen 4x M24 (300 x 300 mm)

Product 103040 was added to Notepad.

Product 103040 was added to the cart.


Ausführung groß

Für Maste mit einer Höhe über Flur von 22,35 bis 24,85 m (Art.-Nr. 103 022 oder 103 025).
Flanschplatte 565 x 565 mm.

1 Product

Part No. 103041 AKO TBM FP565

GTIN 4013364129900, Customs tariff No. (EU): 73089098, Gross weight: 38.00 kg, PU: 1.00 Stk.


Images

Additional information

Ankerkorb für Betonfundament vor Ort / Ausführung groß
Ankerkorb für Betonfundament vor Ort
zum Einbetonieren mit Gewindebolzen,
passend zur Flanschplatte der Tele-Blitzschutzmaste
Ausführung für Höhe über Flur 22,35 + 24,85 m
(Art.-Nr. 103 022 + 103 025)
für Flanschplatte 565x565 mm
Werkstoff: Stahl
Abmessungen: 662 x 662 x 870 mm
Ausführung Gewindebolzen: 8x M24 (490 x 490 mm)

Fabrikat: DEHN
Typ: AKO TBM FP565
Art.-Nr.: 103041
oder gleichwertig.



Technical data

Werkstoff Stahl
Abmessungen 662 x 662 x 870 mm
Ausführung Gewindebolzen 8x M24 (490 x 490 mm)

Product 103041 was added to Notepad.

Product 103041 was added to the cart.
