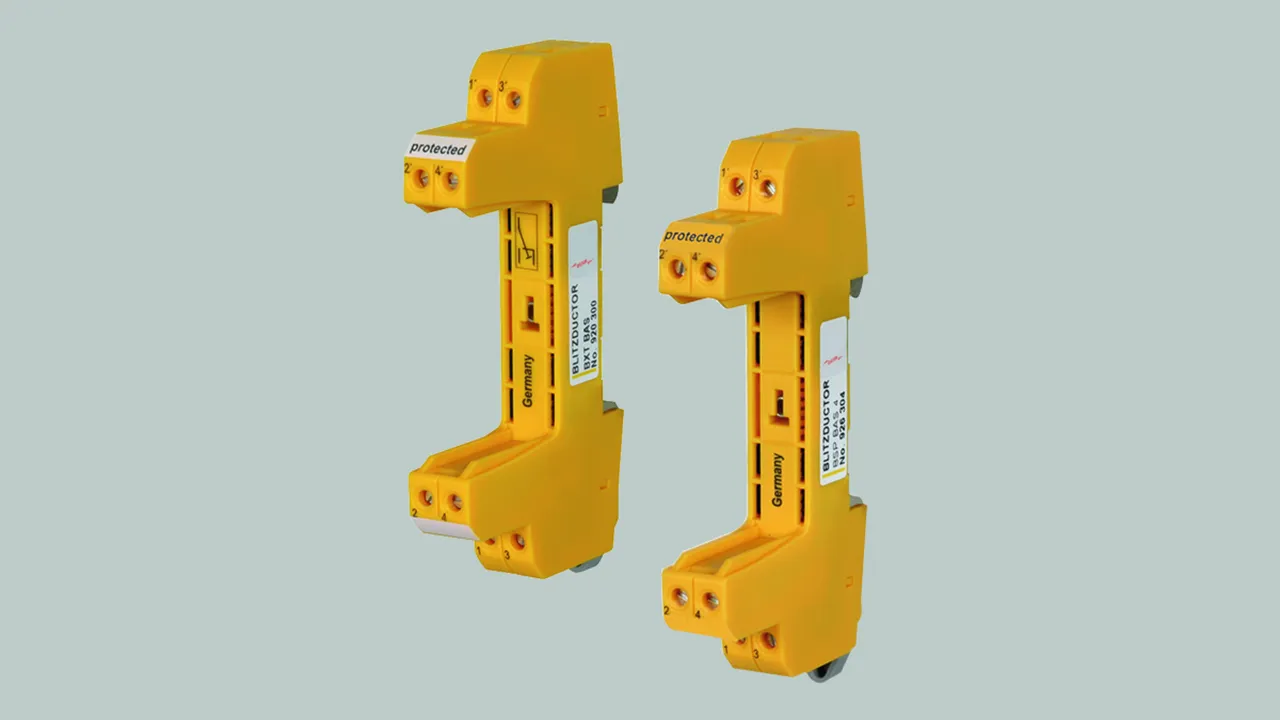

BLITZDUCTOR – Basisteile

  • Universelle Basisteile für Ableiter-Module der Serie BLITZDUCTOR XT/XTU/SP
  • Zwei Basisteile mit bzw. ohne Signaltrennung bei gezogenem Ableiter-Modul
  • Anschluss von bis zu vier Adern

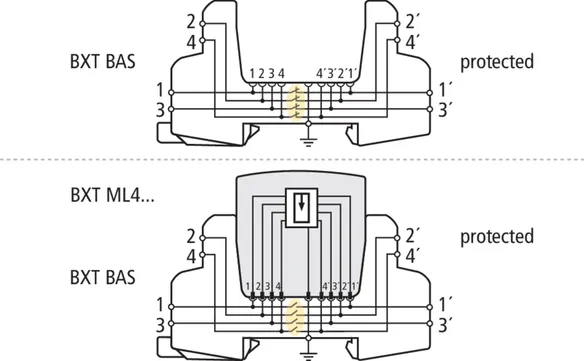

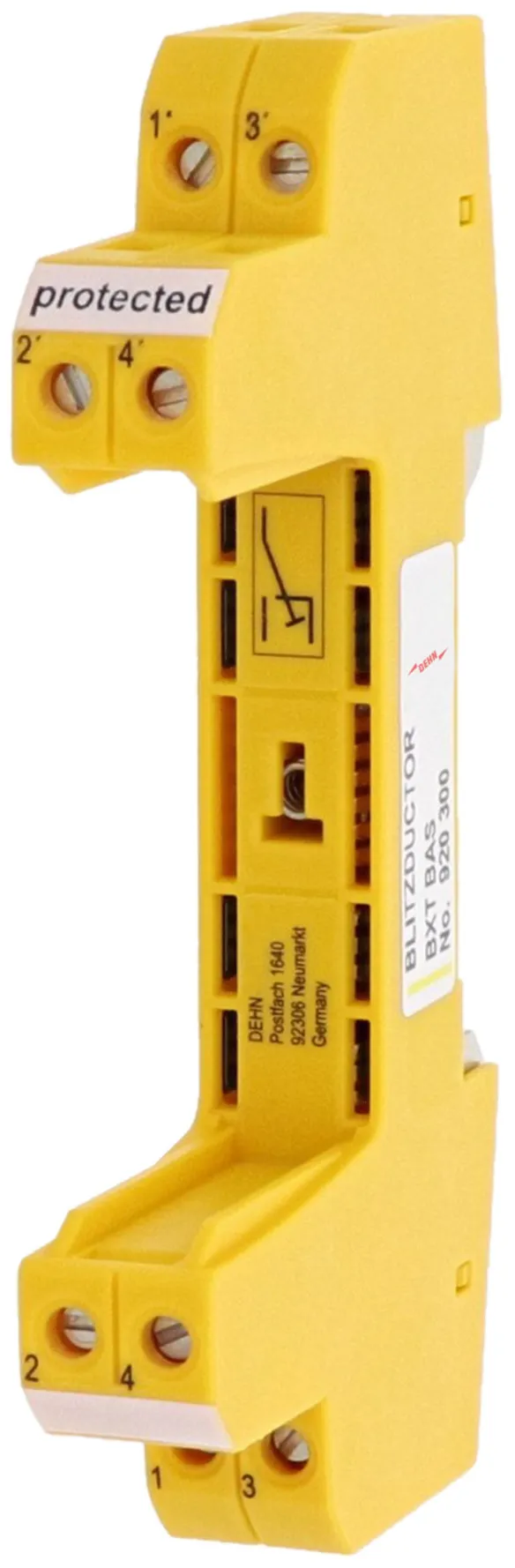

BXT BAS

BLITZDUCTOR XT-Basisteil als sehr platzsparende, vierpolige, universelle Durchgangsklemme zur Aufnahme eines Ableiter-Moduls, ohne Signaltrennung bei gezogenem Ableiter-Modul. Die sichere Erdung des Ableiter-Moduls wird über den Hutschienen-Tragfuß mittels einer Schnappbefestigung hergestellt. Da sich keinerlei Bauelemente der Schutzschaltung im Basisteil befinden, beschränken sich Wartungsarbeiten auf die Ableiter-Module.

1 Product

Part No. 920300 BXT BAS

GTIN 4013364109179, Customs tariff No. (EU): 85369010, Gross weight: 46.00 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

BLITZDUCTOR XT-Basisteil BXT BAS
Basisteil als Durchgangsklemme zur Aufnahme von Blitzductor XT/SP/XTU Modulen
Ohne Signaltrennung bei gezogenen Modul

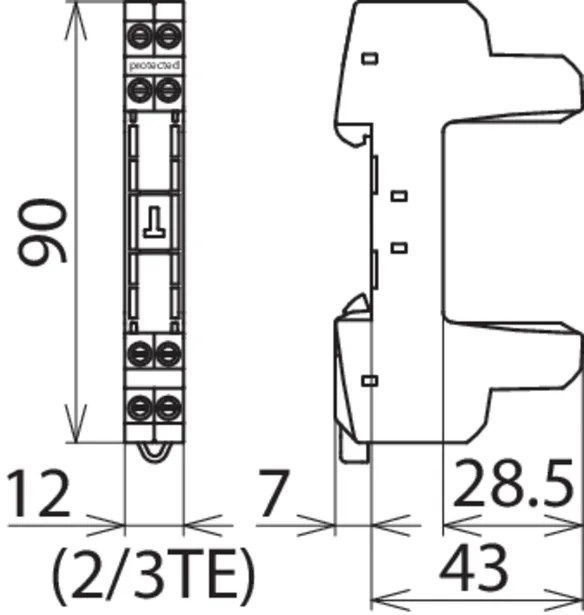

Baubreite 12 mm (2/3 TE)
Anschlussquerschnitt feindrähtig: 0,08-2,5 mm2
Erdung über: 35 mm Hutschiene nach EN 60715

Fabrikat: DEHN
Typ: BXT BAS
Art.-Nr.: 920300
oder gleichwertig.

Certificates



Technical data

Montage auf 35 mm Hutschiene nach EN 60715
Anschlussquerschnitt eindrähtig 0,08-4 mm2
Anschlussquerschnitt feindrähtig 0,08-2,5 mm2
Anzugsdrehmoment (Anschlussklemmen) 0,4 Nm
Erdung über 35 mm Hutschiene nach EN 60715
Zulassungen CSA, UL 497B, ATEX, IECEx, CCC *)
*) nur in Verbindung mit zugelassenem Ableiter-Modul

Product 920300 was added to Notepad.

Go to Notepad

Product 920300 was added to the cart.

Go to Web-Shop

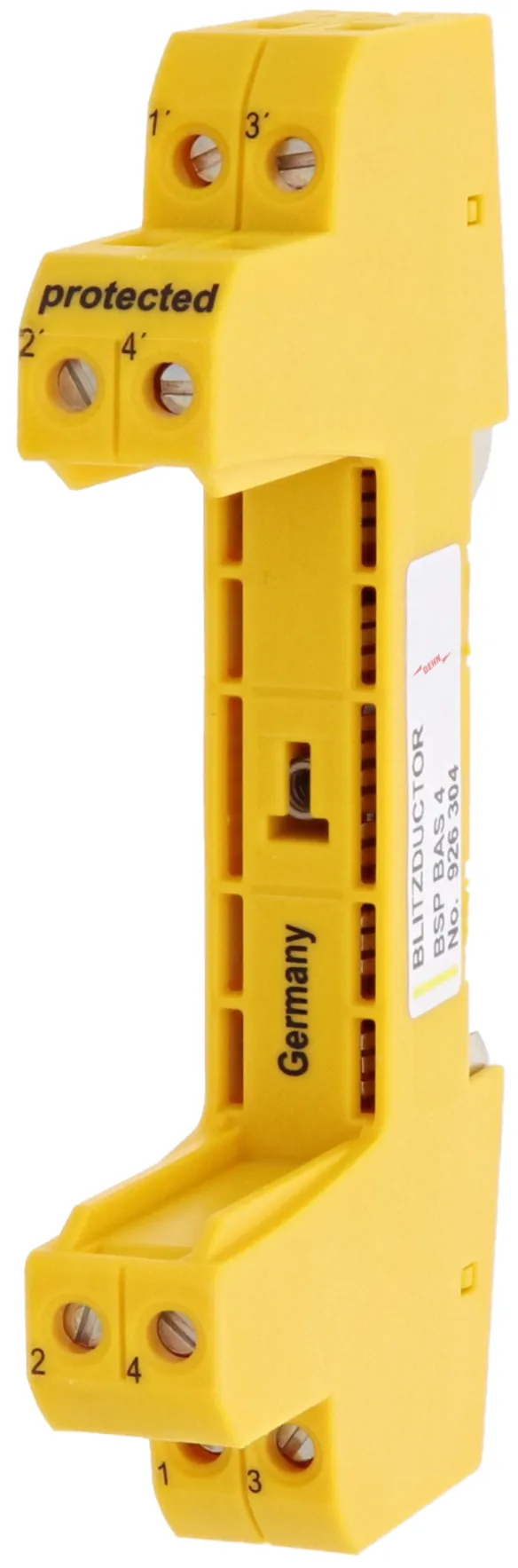

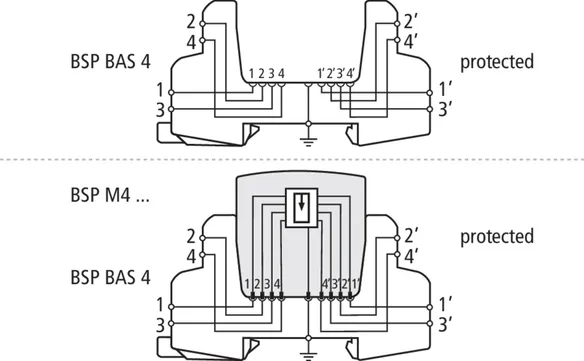

BSP BAS 4

BLITZDUCTOR SP-Basisteil als sehr platzsparende, vierpolige, universelle Anschlussklemme zur Aufnahme eines Ableiter-Moduls, mit Signaltrennung bei gezogenem Ableiter-Modul. Die sichere Erdung des Ableiter-Moduls wird über den Hutschienen-Tragfuß mittels einer Schnappbefestigung hergestellt. Da sich keinerlei Bauelemente der Schutzschaltung im Basisteil befinden, beschränken sich Wartungsarbeiten auf die Ableiter-Module.

1 Product

Part No. 926304 BSP BAS 4

GTIN 4013364157125, Customs tariff No. (EU): 85369010, Gross weight: 54.00 g, PU: 1.00 Stk.

Images

Additional information

BLITZDUCTOR SP-Basisteil BSP BAS 4
Basisteil als Durchgangsklemme zur Aufnahme von
Blitzductor XT/SP/XTU Modulen
Mit Signaltrennung bei gezogenen Modul
Baubreite 12 mm (2/3 TE)
Anschlussquerschnitt feindrähtig: 0,08-2,5 mm2
Erdung über: 35 mm Hutschiene nach EN 60715

Fabrikat: DEHN
Typ: BSP BAS 4
Art.-Nr.: 926304
oder gleichwertig.

Certificates



Technical data

Montage auf 35 mm Hutschiene nach EN 60715
Anschlussquerschnitt eindrähtig 0,08-4 mm2
Anschlussquerschnitt feindrähtig 0,08-2,5 mm2
Anzugsdrehmoment (Anschlussklemmen) 0,4 Nm
Erdung über 35 mm Hutschiene nach EN 60715
Zulassungen UL 497B, CSA *)
*) nur in Verbindung mit zugelassenem Ableiter-Modul
