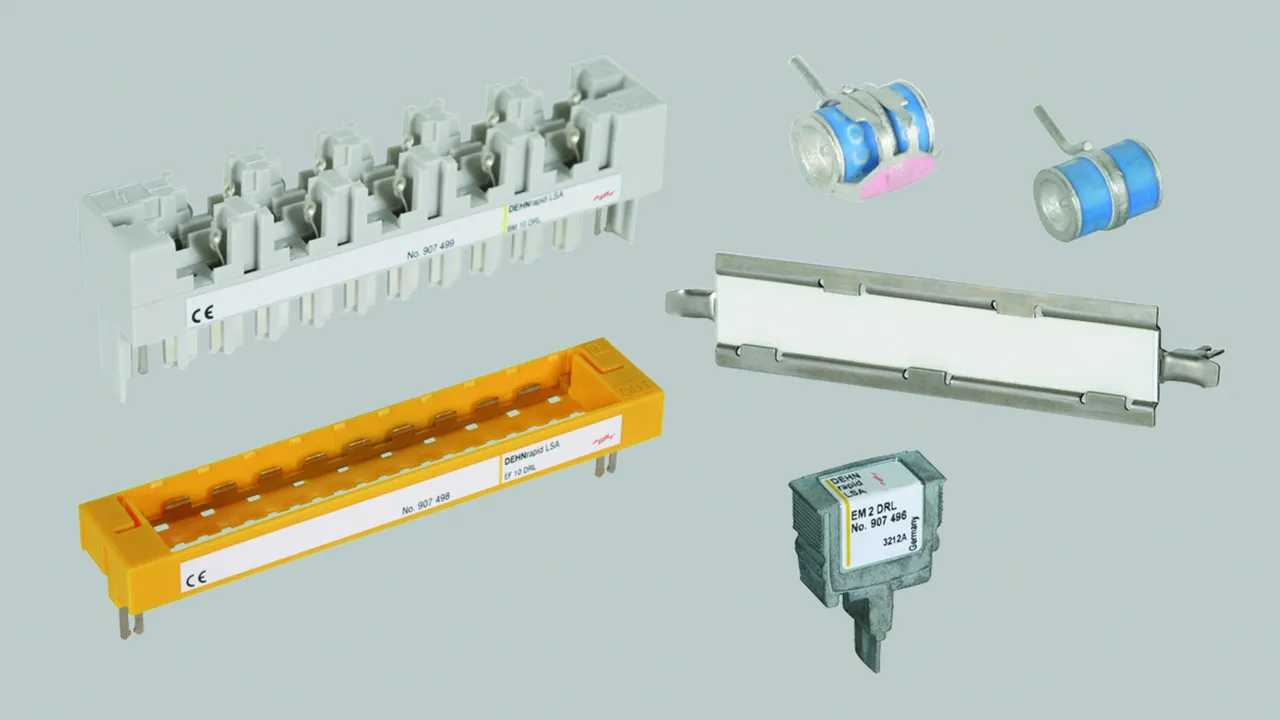

Zubehör DEHNrapid LSA

Steckmagazin (unbestückt)

Steckmagazin (ohne Ableiter) zur Aufnahme von 1 bis max. 10 dreipoligen Gasentladungsableitern GDT 230 B3... . Ebenfalls geeignet zur Aufnahme von DRL-Schutzsteckern mit Erdungsrahmen.

1 Product

Part No. 907499 BM 10 DRL

GTIN 4013364107533, Customs tariff No. (EU): 85389099, Gross weight: 50.40 g, PU: 1.00 Stk.


Images

Additional information

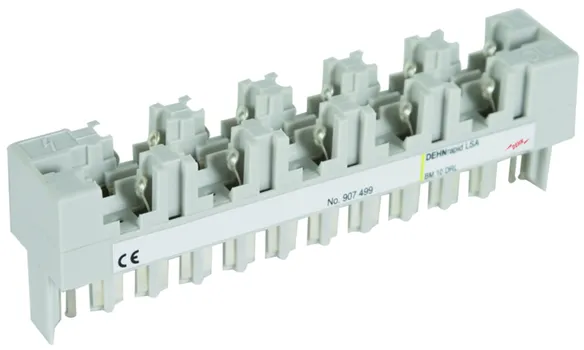

Steckmagazin (unbestückt) BM 10 DRL
Blitzstromtragfähiges Ableiter-
Steckmagazin für LSA-Trenn-
leisten Baureihe 2, zum Schutz
von 10 DA und der Aufnahme von
10 dreipoligen Gasentladungs-
ableitern, erweiterbar mit
DRL-Schutzstecker zum Kombi-
Ableiter, integrierte Trennleistenkon-
takte für Prüfen, Messen und Patchen
bei gleichzeitigem Schutz.

Fabrikat: DEHN
Typ: BM 10 DRL
Art.-Nr.: 907499
oder gleichwertig.

Certificates



Technical data

Einsteckbar in LSA-Trennleisten
Erdung über Montagebügel

Product 907499 was added to Notepad.

Product 907499 was added to the cart.


Gasentladungsableiter

Leistungsfähige Ersatz-Gasentladungsableiter für DRL 10 oder BM 10 DRL. Dreipolige Ausführung mit gemeinsamer Lichtbogenkammer für einen gleichmäßigen Schutzpegel sowohl Ader-Ader als auch Ader-Erde.

1 Product

Part No. 907219 GDT 230 B3 FSD

GTIN 4013364107595, Customs tariff No. (EU): 85363090, Gross weight: 2.10 g, PU: 1.00 Stk.


Images

Additional information

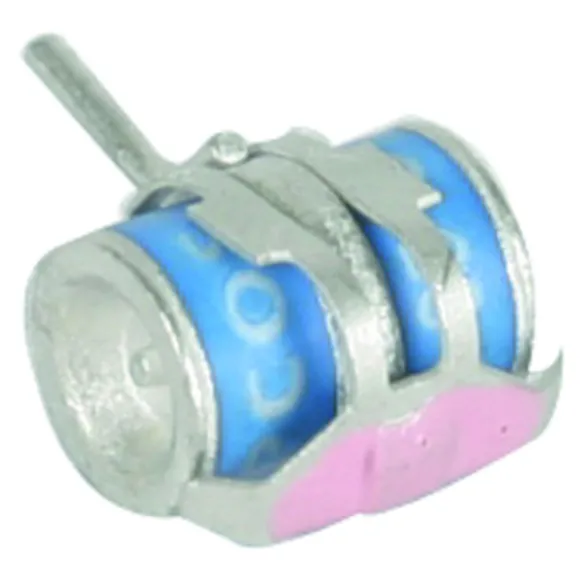

Leistungsfähige Ersatz-Gasentladungsableiter GDT 230 B3 FSD
Gas-Entladungs-Ableiter
für DRL 10 B 180 FSD,
Bauform 3-polig mit nur
einer Brennkammer und
Fail-safe-Federkontakt,
optische Defektanzeige
durch Farbumschlag.
D1 Blitzstoßstrom (10/350 µs) gesamt: 5 kA

Fabrikat: DEHN
Typ: GDT 230 B3 FSD
Art.-Nr.: 907219
oder gleichwertig.



Technical data

Eingebaut in Art.-Nr. 907 401
Optische Defektanzeige ja
Fail-safe-Feder ja
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 5 kA

Product 907219 was added to Notepad.

Product 907219 was added to the cart.


Gasentladungsableiter

Leistungsfähige Ersatz-Gasentladungsableiter für DRL 10 oder BM 10 DRL. Dreipolige Ausführung mit gemeinsamer Lichtbogenkammer für einen gleichmäßigen Schutzpegel sowohl Ader-Ader als auch Ader-Erde.

1 Product

Part No. 907218 GDT 230 B3

GTIN 4013364107588, Customs tariff No. (EU): 85363090, Gross weight: 2.20 g, PU: 1.00 Stk.


Images

Additional information

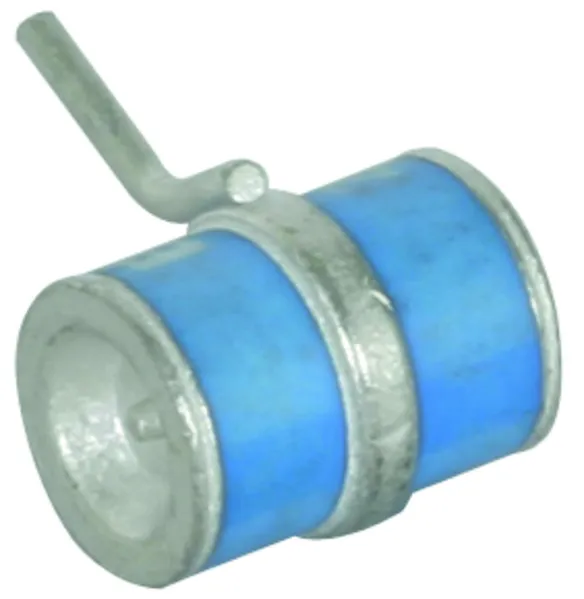

Leistungsfähige Ersatz-Gasentladungsableiter GDT 230 B3
Gas-Entladungs-Ableiter
für DRL 10 B 180,
Bauform 3-polig mit nur
einer Brennkammer.
D1 Blitzstoßstrom (10/350 µs) gesamt: 5 kA

Fabrikat: DEHN
Typ: GDT 230 B3
Art.-Nr.: 907218
oder gleichwertig.



Technical data

Eingebaut in Art.-Nr. 907 400
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 5 kA

Product 907218 was added to Notepad.

Product 907218 was added to the cart.


Erdungsrahmen

Erdungsrahmen mit Verrastung, notwendig zur Erdung und Montage von max. 10 Stück DRL-Ableitermodulen. Steckbar auf eine 10 DA-Trennleiste oder auf das DRL-Steckmagazin.

1 Product

Part No. 907498 EF 10 DRL

GTIN 4013364107540, Customs tariff No. (EU): 85389099, Gross weight: 10.00 g, PU: 1.00 Stk.


Images

Additional information

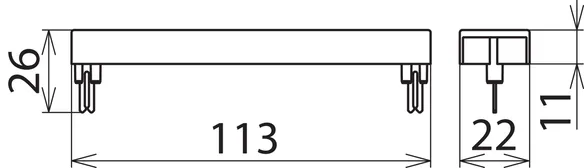

Erdungsrahmen EF 10 DRL
Erdungsrahmen für
LSA-Technik Baureihe 2/10
oder DRL-Steckmagazin
zur mechanischen Aufnahme,
bzw. Erdung von 1 - 10
DRL-Schutzsteckern.

Fabrikat: DEHN
Typ: EF 10 DRL
Art.-Nr.: 907498
oder gleichwertig.

Certificates



Technical data

Einsteckbar in LSA-Trennleisten oder DRL-Steckmagazin
Erdung über Montagebügel oder DRL-Steckmagazin

Product 907498 was added to Notepad.

Product 907498 was added to the cart.


Schilderrahmen

Universeller Schilderrahmen aus Edelstahl zur übersichtlichen Kennzeichnung von LSA-Anschlüssen. Aufrastbar auf DEHNrapid LSA-Steckmagazin, Erdungsrahmen mit Schutzstecker oder auf Montagewannen mit LSA-Leisten der Baureihe 2/10.

1 Product

Part No. 907497 SR DRL

GTIN 4013364112995, Customs tariff No. (EU): 83100000, Gross weight: 16.20 g, PU: 1.00 Stk.


Images

Additional information

Schilderrahmen SR DRL
Schilderrahmen zur Kennzeichnung von
LSA-Anschlüssen
Aufrastbar auf DEHNrapid LSA-Steckmagazin, Erdungsrahmen mit Schutzstecker oder auf
Montagewannen mit LSA-Leisten der Baureihe 2/10.

Fabrikat: DEHN
Typ: SR DRL
Art.-Nr.: 907497
oder gleichwertig.



Technical data

Einsteckbar in DRL B, EF DRL, LSA-Leisten 2/10 (in Profilausführung mit Erdkontaktklammer)

Product 907497 was added to Notepad.

Product 907497 was added to the cart.

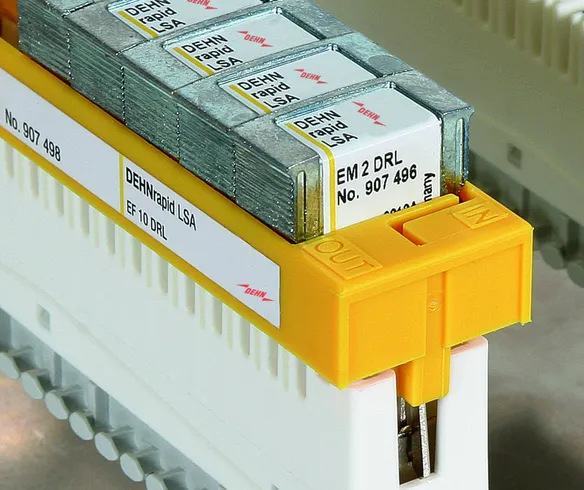

Erdungsmodul

Gesteckt in den Erdungsrahmen EF 10 DRL verbindet das Erdungsmodul eine an der LSA-Trennleiste aufgelegte Doppelader mit dem Potentialausgleich. Es dient der direkten Erdung von Kabeladern, die noch nicht benutzt werden, jedoch bereits auf der LSA-Trennleiste aufgelegt sind. Das Erdungsmodul ist nicht in Verbindung mit Steckmagazin DRL 10 B... einsetzbar.

1 Product

Part No. 907496 EM 2 DRL

GTIN 4013364150683, Customs tariff No. (EU): 85369010, Gross weight: 12.82 g, PU: 10.00 Stk.


Images

Additional information

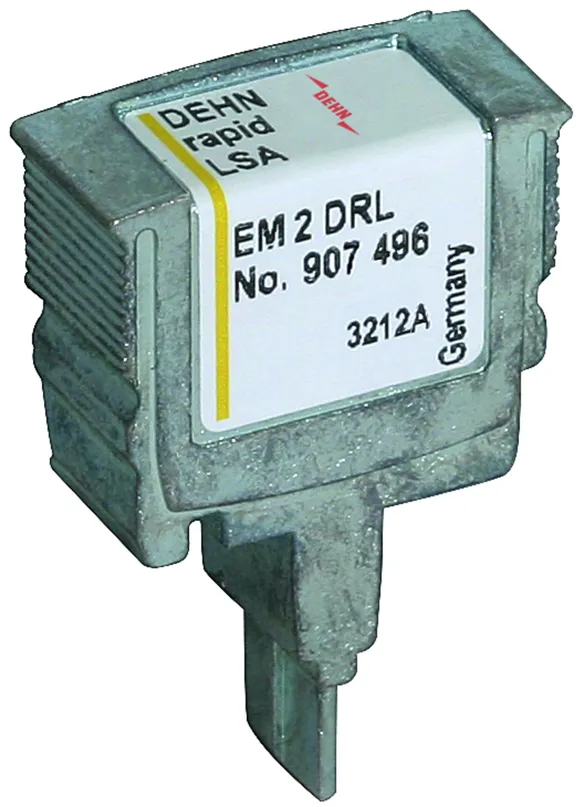

Erdungsmodul EM 2 DRL
Erdungsmodul für LSA-Tennleisten
zur direkten Erdung von Kabeladern
in Verbindung mit Erdungsrahmen EF 10 DR2
D1 Blitzstoßstrom (10/350 µs) gesamt: 5 kA

Fabrikat: DEHN
Typ: EM 2 DRL
Art.-Nr.: 907496
oder gleichwertig.



Technical data

D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 5 kA
Einsteckbar in TL2 10DA ...
Erdung über EF 10 DRL
Werkstoff Zinkdruckguss

Product 907496 was added to Notepad.

Product 907496 was added to the cart.
