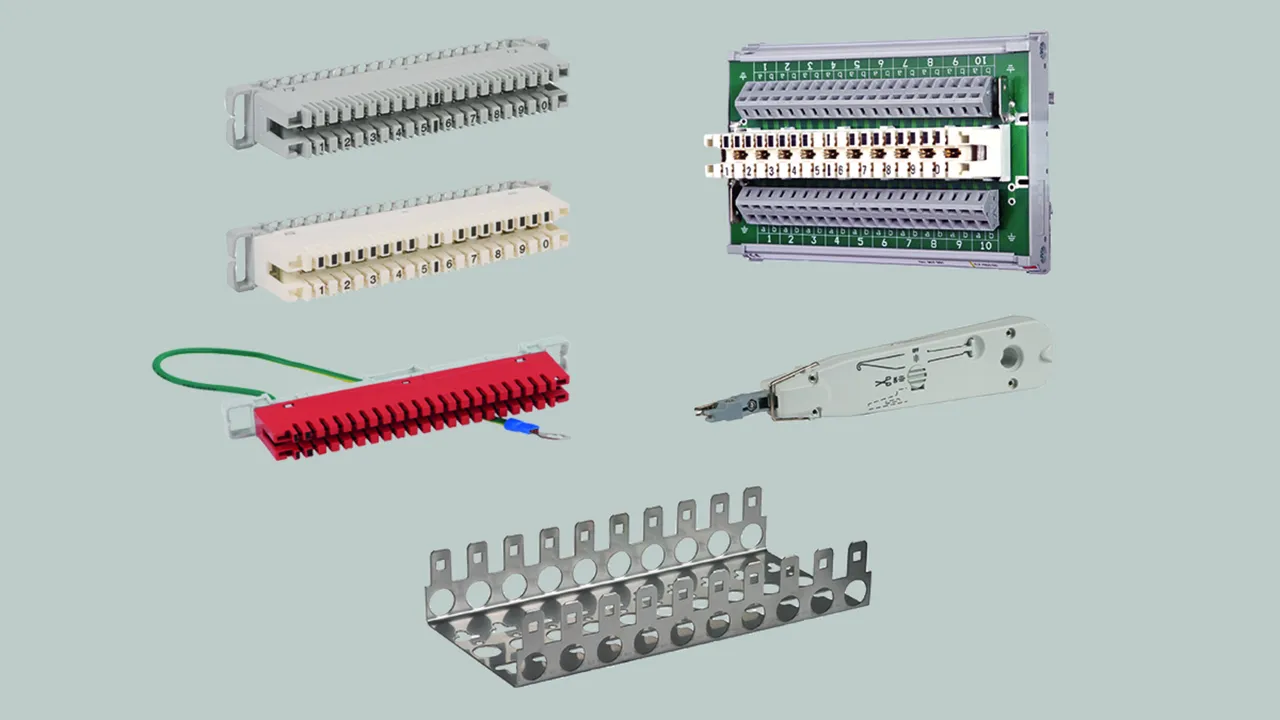

Zubehör LSA-Technik

  • Bewährte Schneidklemmtechnik
  • 45° gewinkelte Messer in der Trennleiste sorgen für eine minimale Querschnittsveränderung
  • Bessere Stabilität des Leiters
  • Bessere Korrosionsbeständigkeit
  • Weiteres Zubehör auf Anfrage

Montagebügel

Montagebügel zur Aufnahme von 10 LSA-Leisten Baureihe 2/10.
Gesamtbreite: 104,5 mm

1 Product

Part No. 907995 MB2 10 LSA

GTIN 4013364033528, Customs tariff No. (EU): 85389099, Gross weight: 228.00 g, PU: 1.00 Stk.


Images

Additional information

Montagebügel zur Aufnahme von 10 LSA-Leisten MB2 10 LSA
Montage-Bügel
LSA-Technik Baureihe 2,
aus nichtrostendem Stahl,
zur Aufnahme und Erdverbindung von
10 Verdrahtungsleisten 2/10 für
Überspannungs-Schutz-Komponenten
DRL und DPL 10 G3... .

Fabrikat: DEHN
Typ: MB2 10 LSA
Art.-Nr.: 907995
oder gleichwertig.



Technical data

Abmessung 223 x 105 x 42 mm

Product 907995 was added to Notepad.

Product 907995 was added to the cart.

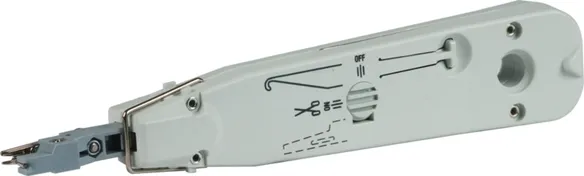

Anlegewerkzeug

Anlegewerkzeug mit Sensor für LSA-Anschlusstechnik zum Anschließen der Drähte und gleichzeitigem Abschneiden der Restlängen. Mit ausklappbarem Ziehhaken und Entriegelungsklinge.

1 Product

Part No. 907994 AW2 LSA

GTIN 4013364033511, Customs tariff No. (EU): 82055980, Gross weight: 105.20 g, PU: 1.00 Stk.


Images

Additional information

Anlegewerkzeug für LSA-Anschlusstechnik AW2 LSA
Anlege-Werkzeug
LSA-Technik Baureihe 2,
in Sensortechnik, zum
Anschließen der Leiter und gleich-
zeitigem Abschneiden der Restlänge
mit ausklappbarem Ziehhaken und
Leiter-Entriegelungsklinge.

Fabrikat: DEHN
Typ: AW2 LSA
Art.-Nr.: 907994
oder gleichwertig.



Technical data

Farbe weiß ○

Product 907994 was added to Notepad.

Product 907994 was added to the cart.


Anschlussleiste

Baureihe 2 für LSA-Anschlusstechnik zum Anschluss von je 10 Doppeladern auf der Kabel- und Rangierseite zur unauftrennbaren Verbindung. Das Einstecken von Ableitern DPL 10 G3 ist möglich. Nur parallele Schutzbeschaltung.

1 Product

Part No. 907997 AL2 10DA LSA

GTIN 4013364033542, Customs tariff No. (EU): 85369010, Gross weight: 51.40 g, PU: 1.00 Stk.


Images

Additional information

Anschlussleiste LSA-Technik AL2 10DA LSA
Anschluss-Leiste
LSA-Technik Baureihe 2,
zum Anschluss von je 10 DA
auf der Kabel- und Rangierseite,
Leiterdurchmesser von 0,4-0,8 mm,
zur Montage von Überspannungs-Schutz-
Komponenten DPL 10 G3... .

Fabrikat: DEHN
Typ: AL2 10DA LSA
Art.-Nr.: 907997
oder gleichwertig.

Certificates



Technical data

Prüfnormen DIN 47608-1, -2
Leiterdurchmesser eindrähtig 0,40-0,80 mm
Leiterdurchmesser mit Isolation 0,70-1,50 mm

Product 907997 was added to Notepad.

Product 907997 was added to the cart.

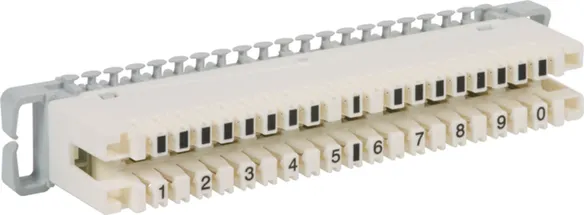

Trennleiste

Baureihe 2 für LSA-Anschlusstechnik zum Anschluss von je 10 Doppeladern auf der Kabel- und Rangierseite. Durch Einstecken von DRL-Komponenten wird der Schutz zwischen den Trennkontakten hergestellt. Einstecken von DPL 10 G3 auch möglich.

1 Product

Part No. 907996 TL2 10DA LSA

GTIN 4013364033535, Customs tariff No. (EU): 85369010, Gross weight: 60.00 g, PU: 1.00 Stk.


Images

Additional information

Trennleiste für LSA-Anschlusstechnik TL2 10DA LSA
Trenn-Leiste
LSA-Technik Baureihe 2,
zum Anschluss von je 10 DA
auf der Kabel- und Rangierseite,
Leiterdurchmesser von 0,4-0,8 mm,
zur Montage von Überspannungs-Schutz-
Komponenten DEHNrapid LSA.

Fabrikat: DEHN
Typ: TL2 10DA LSA
Art.-Nr.: 907996
oder gleichwertig.

Certificates



Technical data

Prüfnormen DIN 47608-1, -2
Zulassungen entspricht DTAG TS 0272/96
Leiterdurchmesser eindrähtig 0,40-0,80 mm
Leiterdurchmesser mit Isolation 0,70-1,50 mm

Product 907996 was added to Notepad.

Product 907996 was added to the cart.

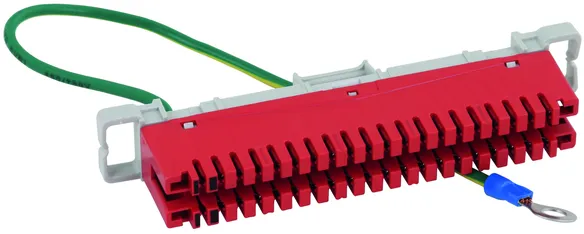

Erddrahtleiste

Baureihe 2 für LSA-Anschlusstechnik zum Anschluss von bis zu 38 Erdbeidrähten oder unbeschalteten Signaladern. Mit Erddraht und Ringkabelschuh M4.

1 Product

Part No. 907993 EL2 38EA LSA

GTIN 4013364048584, Customs tariff No. (EU): 85369010, Gross weight: 59.80 g, PU: 1.00 Stk.


Images

Additional information

Erddrahtleiste für LSA-Anschlusstechnik
Erddraht-Leiste
LSA-Technik Baureihe 2,
zum Anschluss von 38 Erddrähten,
Leiterdurchmesser von 0,4-0,8 mm.

Fabrikat: DEHN
Typ: EL2 38EA LSA
Art.-Nr.: 907993
oder gleichwertig.

Certificates



Technical data

Erdung über Erdungsleitung mit Ringkabelschuh M4
Leiterdurchmesser eindrähtig 0,40-0,80 mm
Leiterdurchmesser mit Isolation 0,70-1,50 mm
Farbe rot

Product 907993 was added to Notepad.

Product 907993 was added to the cart.

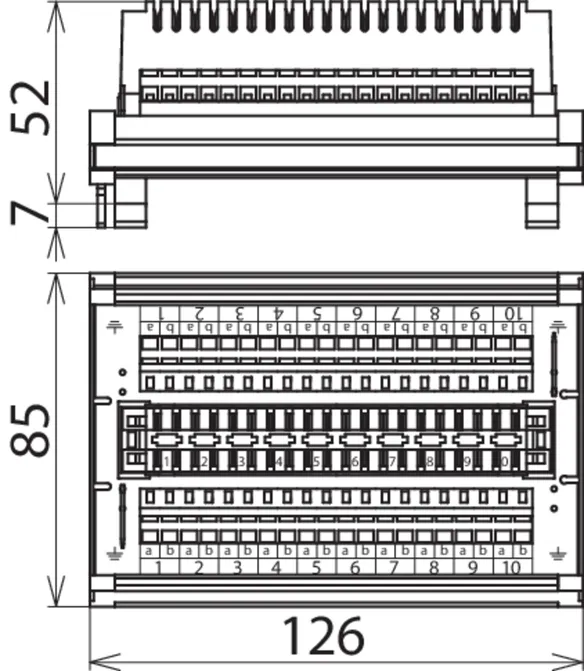

Trennleisten-Rangiermodul LSA-Zugfeder

Trennleisten-Rangiermodul zur Hutschienenmontage, bestückt mit LSA-Trennleiste der Baureihe 2/10, sowie Zugfederklemmen für den variablen Aderanschluss. Geeignet zum Einstecken von DPL und DEHNrapid LSA-Ableitern.

1 Product

Part No. 907991 TL2 10DA CC

GTIN 4013364112988, Customs tariff No. (EU): 85389099, Gross weight: 213.20 g, PU: 1.00 Stk.


Images

Additional information

Trennleisten-Rangiermodul zur Hutschienenmontage TL2 10DA CC
Trennleisten-Rangiermodul zur Hutschienmontage, bestückt
mit LSA-Trennleiste der Baureihe 2/10, sowie
Zugfederklemmen für den variablen Aderanschluss. Geeignet
zum Einstecken von DPL und DEHNrapid LSA-Ableitern.

Fabrikat: DEHN
Typ: TL2 10DA CC
Art.-Nr.: 907991
oder gleichwertig.

Certificates



Technical data

Tragfähigkeit der Verbindungselemente D1 Blitzstoßstrom (10/350) gesamt (Iimp ) 5 kA
Montage auf 35 mm Hutschiene nach EN 60715
Anschluss Eingang / Ausgang Feder oder LSA / Feder oder LSA
Erdung über Hutschiene / Flachstecker 6,3 mm
Leiterdurchmesser eindrähtig 0,40-0,80 mm
Leiterdurchmesser mit Isolation 0,70-1,60 mm
