DEHNprotector – Kombi-Adapter

Kombinierter Überspannungsschutz der Energie- und Datenseite eines Endgerätes
Schutz von TV- und SAT-Geräten, Telefonanlagenund Ethernet-Komponenten

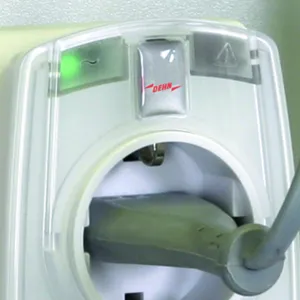

Optische Betriebs- und Defektanzeige
Leichte Nachrüstung durch einfache Installation

Details

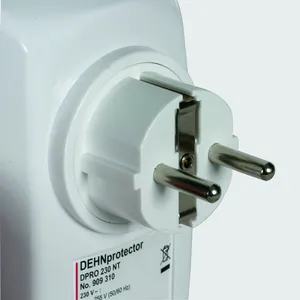

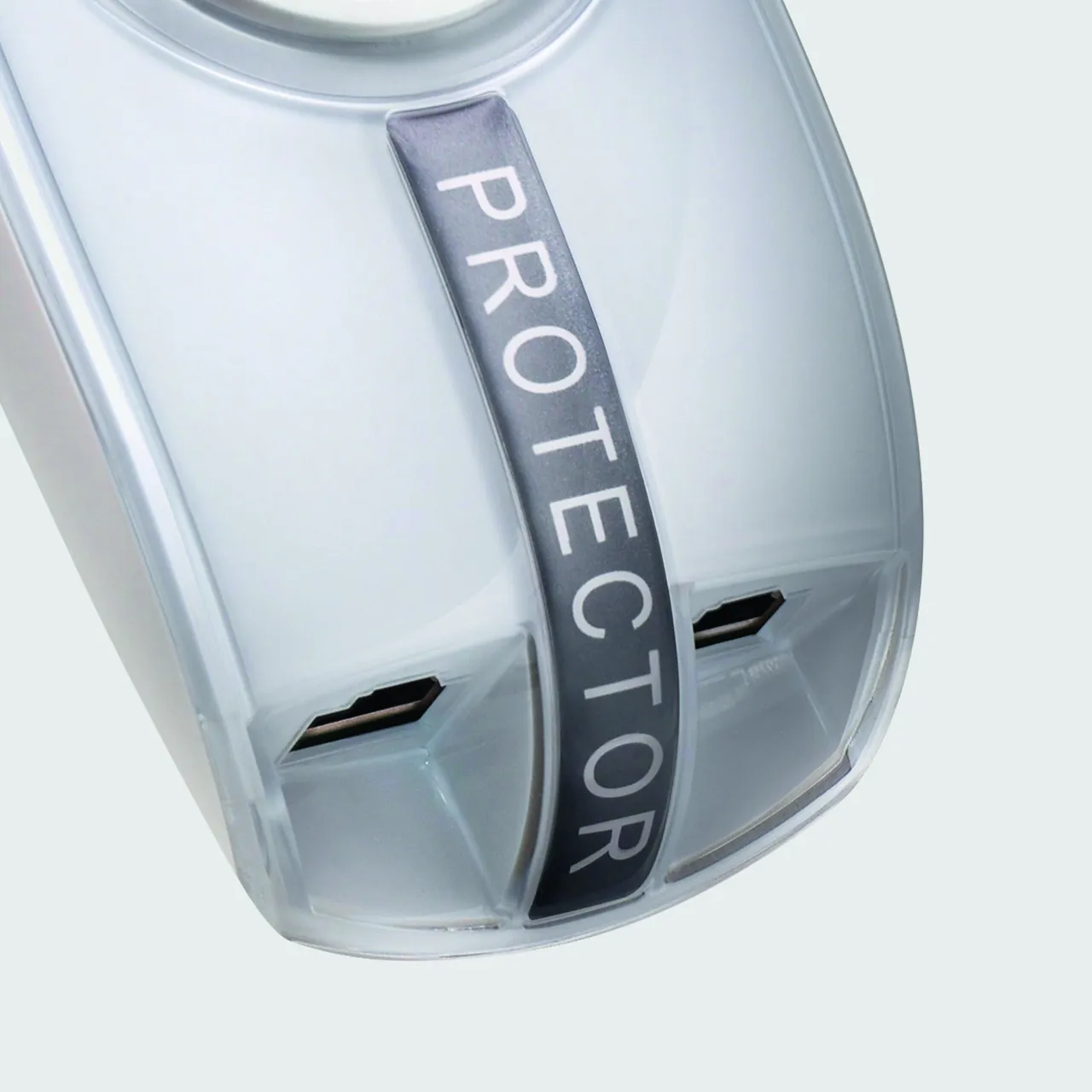

Schutzkontaktstecker mit Schutz der Energieseite.

lorem ipsum — Schutzkontaktstecker mit Schutz der Energieseite.

Optische Betriebs- und Defektanzeige der Energieseite (230 V).

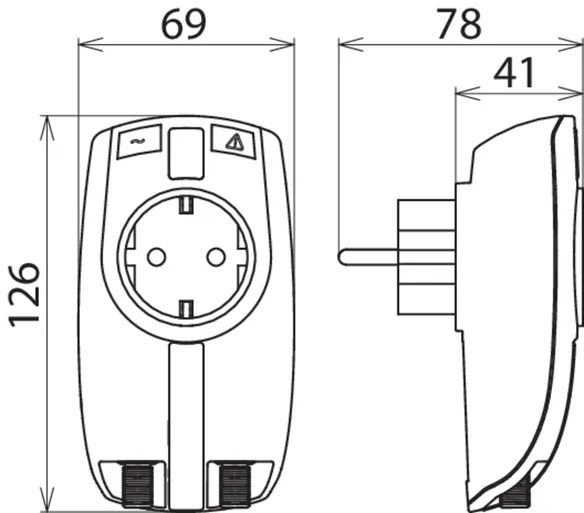

DPRO 230 TV

Kombinierter Überspannungsschutz für Energie- und Antennenseite eines Fernseh-, Rundfunk- oder SAT-Receivers. Mit optischer Betriebs- und Defektanzeige und integrierter Kindersicherung.

1 Product

Part No. 909300 DPRO 230 TV

GTIN 4013364117723, Customs tariff No. (EU): 85363010, Gross weight: 241.20 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

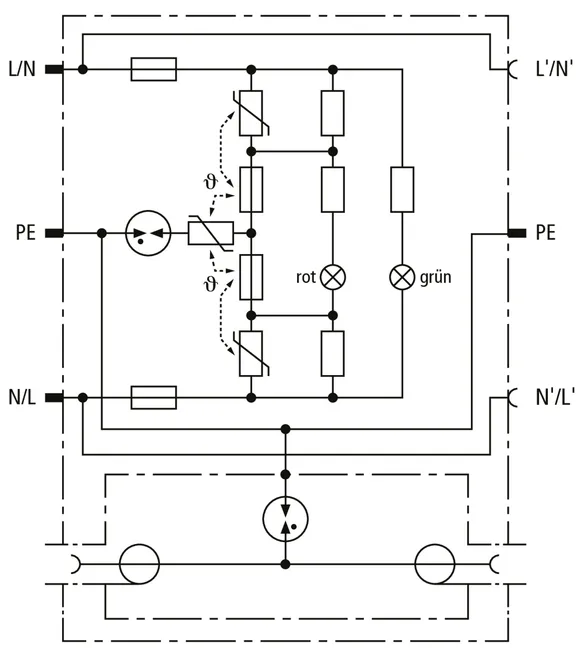

Kombinierter Überspannungsschutz DEHNprotector DPRO 230 TV
Überspannungsschutz-Adapter
mit kombiniertem Schutz für Energie-
und Antennenseite von Fernseh-,
Rundfunk- und Videogeräten,
inkl. Adapter von F-Buchsen
auf IEC-Anschlüsse.
Geprüft nach EN61643-11 und -21.
Schutzbeschaltung mit integrierter
Überwachungseinrichtung und
optischer Betriebs- und Defekt-
anzeige.
Energieseite: Typ 3
Datenseite: Type 2

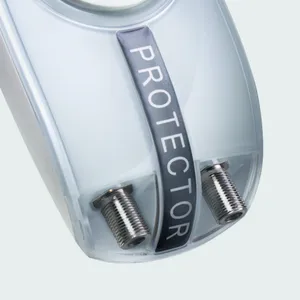

Anschluss Eingang / Ausgang: F-Buchse / F-Buchse

Fabrikat: DEHN
Typ: DPRO 230 TV
Art.-Nr.: 909300
oder gleichwertig.

Certificates

Technical data

Schutz der Datenseite
Ableiterklasse	B
Höchste Dauerspannung DC (U_C )	60 V
C2 Nennableitstoßstrom (8/20 µs) Ad-Schirm (PE) (I_n )	5 kA
Einfügungsdämpfung 0-2400 MHz	≤ 1,5 dB
Anschluss Eingang / Ausgang	F-Buchse / F-Buchse
Schutz der Energieseite
SPD nach EN 61643-11 / IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Schutzpegel [L-N] (U_P )	≤ 1,35 kV
Max. netzseitiger Überstromschutz	16 A gL/gG oder B 16 A

Schutz der Datenseite
Ableiterklasse	B
Höchste Dauerspannung DC (U_C )	60 V
C2 Nennableitstoßstrom (8/20 µs) Ad-Schirm (PE) (I_n )	5 kA
Schutzpegel Ad-Schirm (PE) bei 1 kV/µs C3 (U_P )	≤ 600 V
Einfügungsdämpfung 0-2400 MHz	≤ 1,5 dB
Betriebstemperaturbereich (T_U )	-25 °C ... +40 °C
Schutzart	IP 20
Anschluss Eingang / Ausgang	F-Buchse / F-Buchse
Erdung über	Schutzleiteranschluss
Gehäusewerkstoff	Thermoplast, UL 94 V-2
Farbe	reinweiß
Prüfnormen	IEC 61643-21 / EN 61643-21
Schutz der Energieseite
SPD nach EN 61643-11 / IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Nennlaststrom AC (I_L )	16 A
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombinierter Stoß (U_OC )	6 kV
Kombinierter Stoß [L+N-PE] (U_OC_total )	10 kV
Schutzpegel [L-N] (U_P )	≤ 1,35 kV
Schutzpegel [L/N-PE] (U_P )	≤ 1,5 kV
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	16 A gL/gG oder B 16 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [L+N-PE] (U_T) – Charakteristik	1200 V + U_REF / 200 ms. – sicherer Ausfall
Defektanzeige	rotes Licht
Betriebsanzeige	grünes Licht
Anzahl der Ports	1
Montage	Schutzkontakt-Stecksystem DIN 49440 / DIN 49441
Prüfnormen	EN 61643-11

Product 909300 was added to Notepad.

Go to Notepad

Product 909300 was added to the cart.

Go to Web-Shop

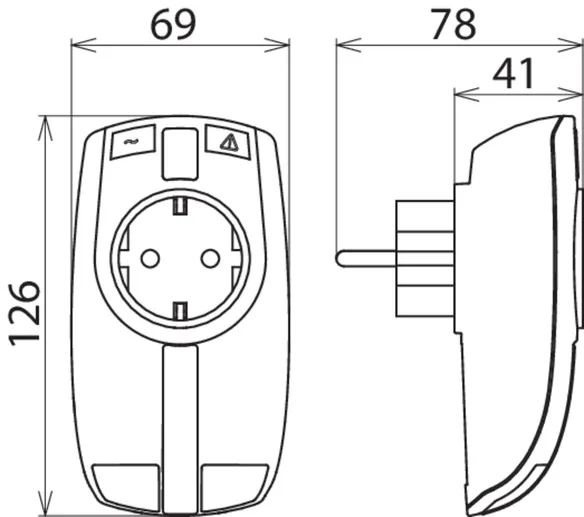

DPRO 230 NT

Kombinierter Überspannungsschutz für Energie- und Datenseite eines digitalen Netzabschlusses NT (IP-Telefonie), insbesondere Telekommunikationsschnittstellen bis VVDSL und G.fast (bis 1 Gbit/s). Energieseitig mit optischer Betriebs- und Defektanzeige und integrierter Kindersicherung.

1 Product

Part No. 909310 DPRO 230 NT

GTIN 4013364117747, Customs tariff No. (EU): 85363010, Gross weight: 258.60 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

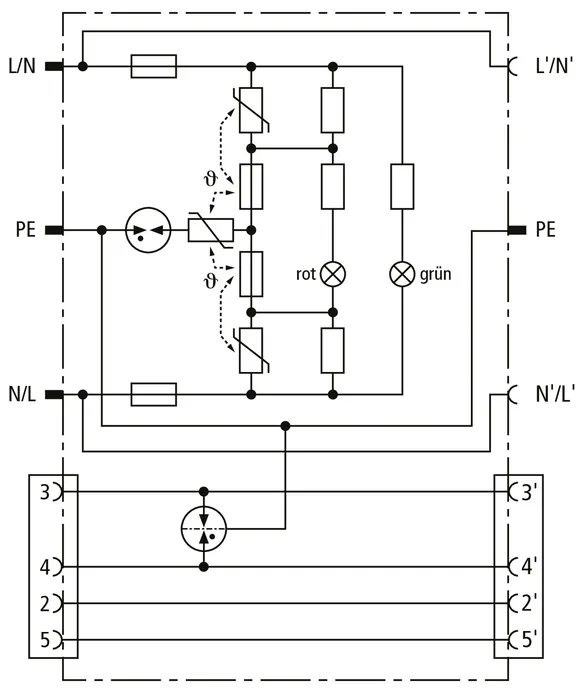

Kombinierter Überspannungsschutz DEHNprotector DPRO 230 NT
Überspannungsschutz-Adapter
mit kombiniertem Schutz für Energie-
seite und Eingangsschnittstelle (Uk0)
eines digitalen Netzabschlusses NT,
sowie Telefon- und Faxgeräte;
inkl. Zubehör passend für RJ11/12
und TAE-Anschluss.
Geprüft nach EN61643-11 und -21.
Schutzbeschaltung mit integrierter
Überwachungseinrichtung und
optischer Betriebs- und Defekt-
anzeige.
Energieseite: Typ 3
Datenseite: Type 2/P1
Anschluss Eingang / Ausgang: RJ12 Buchse / RJ12 Buchse
Belegung: 3/4

Fabrikat: DEHN
Typ: DPRO 230 NT
Art.-Nr.: 909310
oder gleichwertig.

Certificates

Technical data

Schutz der Datenseite
Ableiterklasse	Q
Höchste Dauerspannung DC (U_C )	180 V
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	2,5 kA
Grenzfrequenz (f_G )	220 MHz
Anschluss Eingang / Ausgang	RJ12 Buchse / RJ12 Buchse
Schutz der Energieseite
SPD nach EN 61643-11 / IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Schutzpegel [L-N] (U_P )	≤ 1,35 kV
Max. netzseitiger Überstromschutz	B 16 A

Schutz der Datenseite
Ableiterklasse	Q
Höchste Dauerspannung DC (U_C )	180 V
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	2,5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 500 V
Schutzpegel Ad-PE bei I_nC2 (U_P )	≤ 500 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 500 V
Schutzpegel Ad-PE bei 1 kV/µs C3 (U_P )	≤ 500 V
Grenzfrequenz (f_G )	220 MHz
Betriebstemperaturbereich (T_U )	-25 °C ... +40 °C
Schutzart	IP 20
Anschluss Eingang / Ausgang	RJ12 Buchse / RJ12 Buchse
Belegung	3/4
Erdung über	Schutzleiteranschluss
Gehäusewerkstoff	Thermoplast, UL 94 V-2
Farbe	reinweiß
Prüfnormen	IEC 61643-21 / EN 61643-21
Schutz der Energieseite
SPD nach EN 61643-11 / IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Nennlaststrom AC (I_L )	16 A
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombinierter Stoß (U_OC )	6 kV
Kombinierter Stoß [L+N-PE] (U_OC_total )	10 kV
Schutzpegel [L-N] (U_P )	≤ 1,35 kV
Schutzpegel [L/N-PE] (U_P )	≤ 1,5 kV
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [L+N-PE] (U_T) – Charakteristik	1200 V + U_REF / 200 ms. – sicherer Ausfall
Defektanzeige	rotes Licht
Betriebsanzeige	grünes Licht
Anzahl der Ports	1
Montage	Schutzkontakt-Stecksystem DIN 49440 / DIN 49441
Prüfnormen	EN 61643-11

Product 909310 was added to Notepad.

Go to Notepad

Product 909310 was added to the cart.

Go to Web-Shop

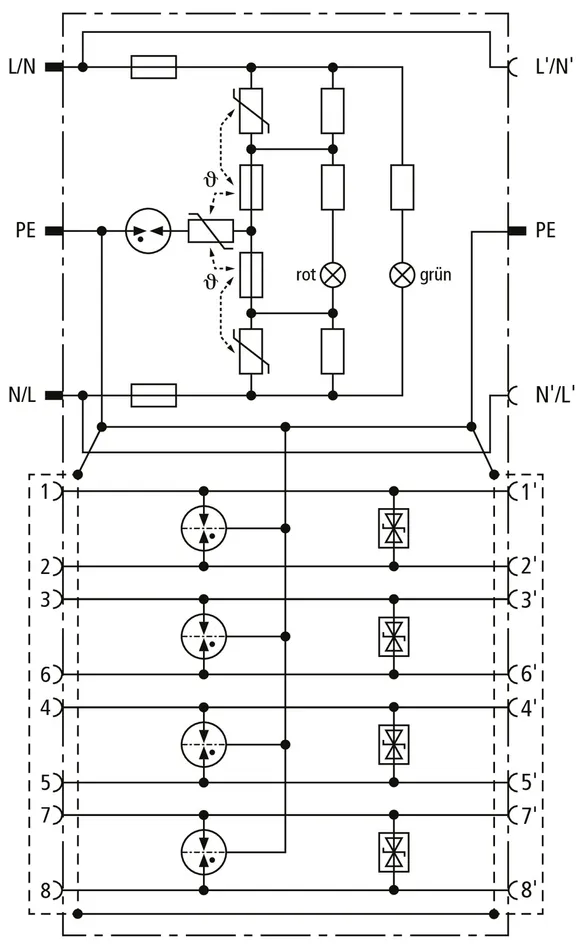

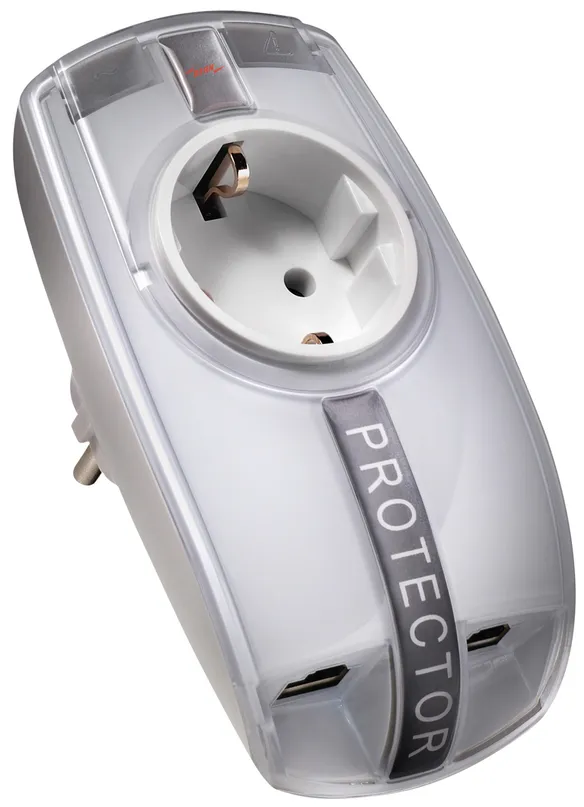

DPRO 230 LAN100

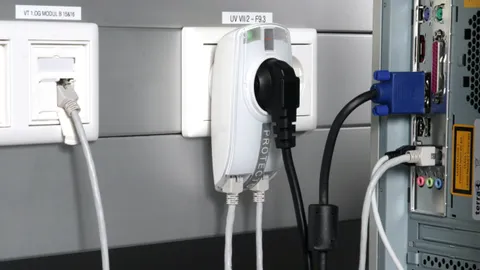

Kombinierter Überspannungsschutz für Energieseite und Dateneingang zum Schutz von LAN-Komponenten. Schutzschaltung aller Aderpaare für Ethernetpinbelegung.
Erfüllt die Anforderungen für Channel Class D nach EN 50173 und ist damit für 1000 Base-T (Gigabit Ethernet) geeignet.
Mit optischer Betriebs- und Defektanzeige und integrierter Kindersicherung.

1 Product

Part No. 909321 DPRO 230 LAN100

GTIN 4013364126152, Customs tariff No. (EU): 85363010, Gross weight: 271.00 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

Kombinierter Überspannungsschutz DEHNprotector DPRO 230 LAN100
Überspannungsschutz-Adapter
mit kombiniertem Schutz für
Energie- und Dateneingang von LAN-
Komponenten im Ethernet 100BaseT.
inkl. 1,5m langem, geschirmtem
Cat 5e Patchkabel.
Geprüft nach EN61643-11 und -21.
Schutzbeschaltung mit integrierter
Überachungseinrichtung und
optischer Betriebs- und Defekt-
anzeige.
Energieseite: Typ 3
Datenseite: Type 2/P1
Anschluss Eingang / Ausgang: RJ45 Buchse geschirmt / RJ45 Buchse geschirmt
Belegung: 1/2, 3/6, 4/5, 7/8

Fabrikat: DEHN
Typ: DPRO 230 LAN100
Art.-Nr.: 909321
oder gleichwertig.

Certificates

Technical data

Schutz der Datenseite
Ableiterklasse	Q
Höchste Dauerspannung DC (U_C )	3,3 V
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	0,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Grenzfrequenz (f_G )	180 MHz
Anschluss Eingang / Ausgang	RJ45 Buchse geschirmt / RJ45 Buchse geschirmt
Schutz der Energieseite
SPD nach EN 61643-11 / IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Schutzpegel [L-N] (U_P )	≤ 1,25 kV
Max. netzseitiger Überstromschutz	B 16 A

Schutz der Datenseite
Ableiterklasse	Q
Höchste Dauerspannung DC (U_C )	3,3 V
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	0,5 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-Ad (I_n )	150 A
C2 Nennableitstoßstrom (8/20 µs) Ad-PE (I_n )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 30 V
Schutzpegel Ad-PE bei I_nC2 (U_P )	≤ 550 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	30 V
Schutzpegel Ad-PE bei 1 kV/µs C3 (U_P )	≤ 550 V
Grenzfrequenz (f_G )	180 MHz
Betriebstemperaturbereich (T_U )	-25 °C ... +40 °C
Schutzart	IP 20
Anschluss Eingang / Ausgang	RJ45 Buchse geschirmt / RJ45 Buchse geschirmt
Belegung	1/2, 3/6, 4/5, 7/8
Erdung über	Schutzleiteranschluss
Gehäusewerkstoff	Thermoplast, UL 94 V-2
Farbe	reinweiß
Prüfnormen	IEC 61643-21 / EN 61643-21
Schutz der Energieseite
SPD nach EN 61643-11 / IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Nennlaststrom AC (I_L )	16 A
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombinierter Stoß (U_OC )	6 kV
Kombinierter Stoß [L+N-PE] (U_OC_total )	10 kV
Schutzpegel [L-N] (U_P )	≤ 1,25 kV
Schutzpegel [L/N-PE] (U_P )	≤ 1,5 kV
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [L+N-PE] (U_T) – Charakteristik	1200 V + U_REF / 200 ms. – sicherer Ausfall
Defektanzeige	rotes Licht
Betriebsanzeige	grünes Licht
Anzahl der Ports	1
Montage	Schutzkontakt-Stecksystem DIN 49440 / DIN 49441
Prüfnormen	EN 61643-11
