Schirmanschluss auf Hutschiene

  • Blitzstoßstromgeprüft bis 5 kA (10/350 µs)
  • Korrosionsbeständiges NIRO-Material
  • Dauerhafte Schirmverbindung durch Federelement

Schirmanschlussklemmen

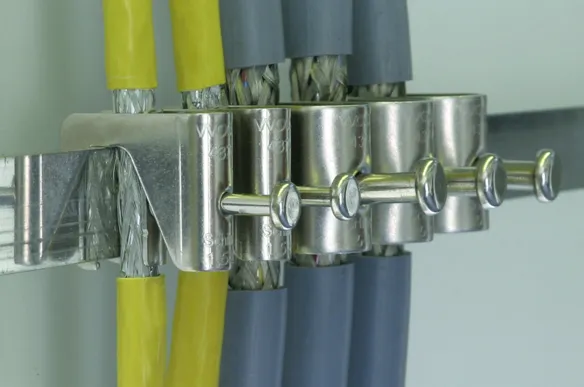

Schirmanschlussklemmen zur Erdung von Kabelschirmen auf Sammelschiene (18x3). Geeignet zum Blitzschutz-Potentialausgleich. Der nachträgliche Einsatz ohne Unterbrechen des Leiterschirmes ist möglich – werkzeuglose Montage.

2 Products

Part No. 919010 SAK 6.5 SN MS

GTIN 4013364071612, Customs tariff No. (EU): 85369095, Gross weight: 13.00 g, PU: 10.00 Stk.


Images

Additional information

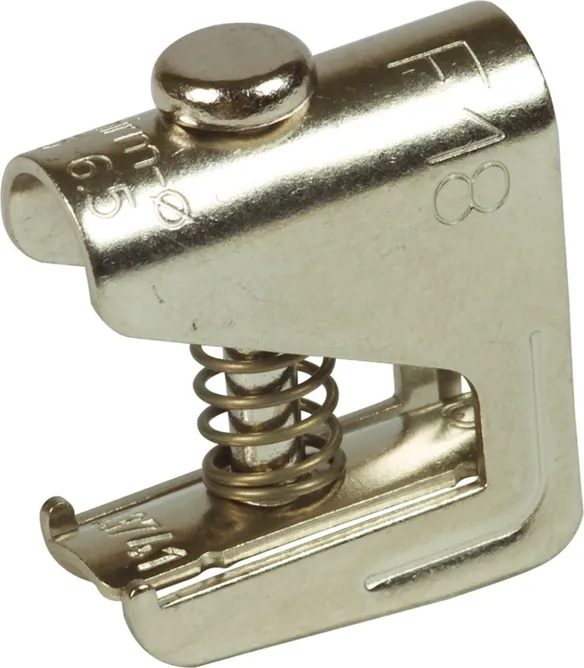

Schirmanschlussklemme SAK 6.5 SN MS
Schirm-Anschlussklemme
für Rundleiter SAS 1
von 1,5-6,5 mm, Messing vernickelt,
zur Erdung von Kabelschirmen auf
Sammelschienen 18x3 mm mit
Federdruckelement

Fabrikat: DEHN
Typ: SAK 6.5 SN MS
Art.-Nr.: 919010
oder gleichwertig.



Technical data

Blitzstoßstromtragfähigkeit (10/350 µs) 5 kA
Klemmbereich Rd 1,5-6,5 mm
Werkstoff Ms vernickelt
Montage auf SN 18X3 CU 1000

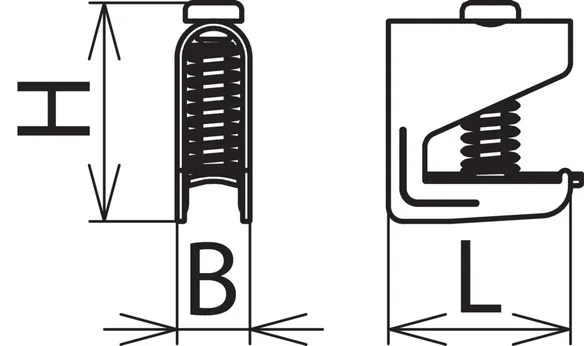

Abmessungen (b x l x h) 10 x 25 x 40 mm

Product 919010 was added to Notepad.

Product 919010 was added to the cart.

Part No. 919011 SAK 11 SN MS

GTIN 4013364071605, Customs tariff No. (EU): 85369095, Gross weight: 27.70 g, PU: 10.00 Stk.


Images

Additional information

Schirmanschlussklemme SAK 11 SN MS
Schirm-Anschlussklemme
für Rundleiter SAS 2
von 5,0-11 mm, Messing vernickelt,
zur Erdung von Kabelschirmen auf
Sammelschienen 18x3 mm mit
Federdruckelement

Fabrikat: DEHN
Typ: SAK 11 SN MS
Art.-Nr.: 919011
oder gleichwertig.



Technical data

Blitzstoßstromtragfähigkeit (10/350 µs) 5 kA
Klemmbereich Rd 5-11 mm
Werkstoff Ms vernickelt
Montage auf SN 18X3 CU 1000
Abmessungen (b x l x h) 17 x 25 x 47 mm

Product 919011 was added to Notepad.

Product 919011 was added to the cart.


Sammelschiene

Tragschiene zur Aufnahme der Schirmanschlussklemmen. Geeignet zur Montage auf den Schienenträgern.

1 Product

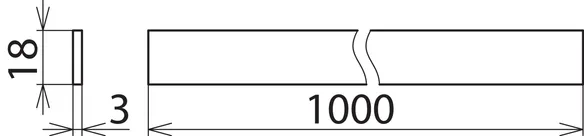

Part No. 919016 SN 18X3 CU 1000

GTIN 4013364071551, Customs tariff No. (EU): 74072900, Gross weight: 479.19 g, PU: 1.00 Stk.


Images

Additional information

Tragschiene zur Aufnahme der Schirmanschlussklemmen SN 18X3 CU 1000
Sammel-Schiene
18 x 3 mm, CU-verzinnt SN,
L 1000 mm, für Montage auf Schienenhalter
zur Aufnahme der Schirmanschlussklemmen

Fabrikat: DEHN
Typ: SN 18X3 CU 1000
Art.-Nr.: 919016
oder gleichwertig.



Technical data

Werkstoff Cu verzinnt
Montage auf Schienenhalter
Abmessungen (b x l x h) 18 x 1000 x 3 mm

Product 919016 was added to Notepad.

Product 919016 was added to the cart.


Schienenhalter einseitig

Schienenhalter für geerdeten Aufbau, geeignet zur Montage auf der Hutschiene. Niederimpedante Verbindung der Schirmanschlussklemmen über die Sammelschiene zur Hutschiene.

1 Product

Part No. 919012 SH1 18X3 ST

GTIN 4013364071599, Customs tariff No. (EU): 85389099, Gross weight: 39.90 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

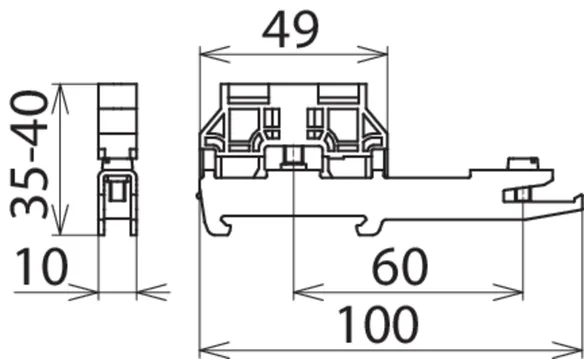

Schienenhalter einseitig SH1 18X3 ST
Schienen-Halter
einseitig SH 1,
Stahl verzinnt für Sammelschiene 18x3 mm,
zur Montage auf 35 mm Hutschienen nach
EN 60715, Systemaufbau geerdet
Ausführung: einseitig

Fabrikat: DEHN
Typ: SH1 18X3 ST
Art.-Nr.: 919012
oder gleichwertig.



Technical data

Ausführung einseitig
Werkstoff Stahl verzinnt
Montage auf 35 mm Hutschiene nach EN 60715

Product 919012 was added to Notepad.

Product 919012 was added to the cart.

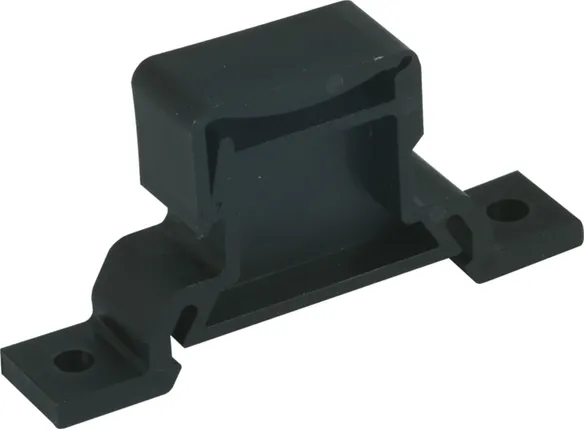

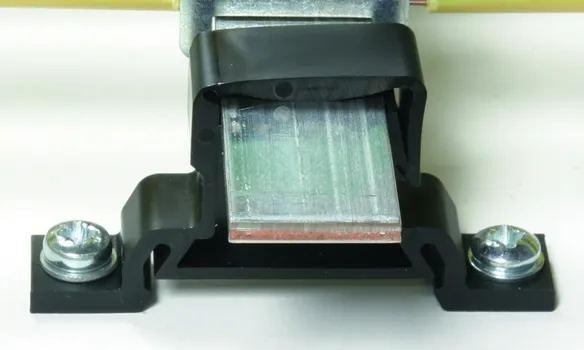

Isolierter Schienenhalter

Schienenhalter für isolierten Aufbau, geeignet zur Montage auf der Hutschiene oder Schraubanschluss.

1 Product

Part No. 919014 SH 18X3 K

GTIN 4013364071575, Customs tariff No. (EU): 39269097, Gross weight: 5.30 g, PU: 10.00 Stk.


Images

Additional information

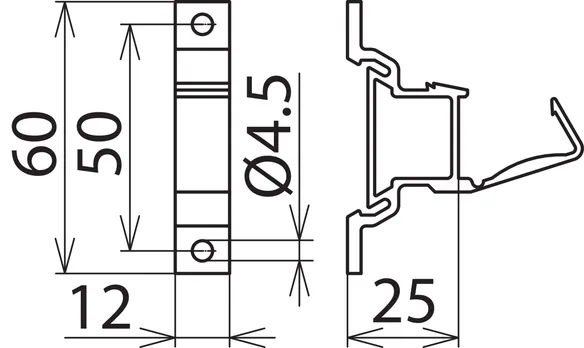

Schienenhalter für isolierten Aufbau SH 18X3 K
Schienen-Halter
Kunststoff schwarz, SH 3,
für Sammelschiene 18 x 3 mm,
zur Montage auf 35 mm Hutschienen nach
EN 60715, Systemaufbau isoliert

Fabrikat: DEHN
Typ: SH 18X3 K
Art.-Nr.: 919014
oder gleichwertig.



Technical data

Werkstoff Kunststoff
Farbe schwarz1
Montage auf Hutschiene oder Montageplatte

Product 919014 was added to Notepad.

Product 919014 was added to the cart.


Anschlussklemme

Besonders geeignet für isolierte Aufbauten der Sammelschiene, z. B. bei indirekter Schirmerdung.

1 Product

Part No. 919015 AK 35 SN 18X3 GG

GTIN 4013364071568, Customs tariff No. (EU): 85369095, Gross weight: 15.40 g, PU: 1.00 Stk.


Images

Additional information

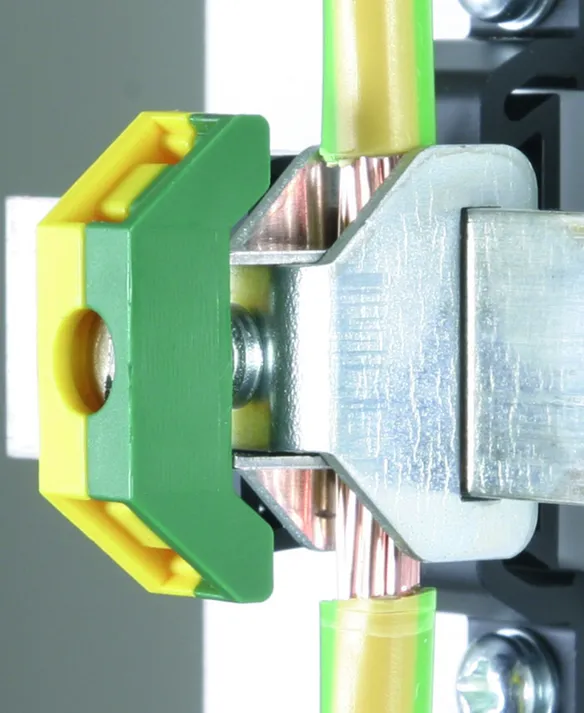

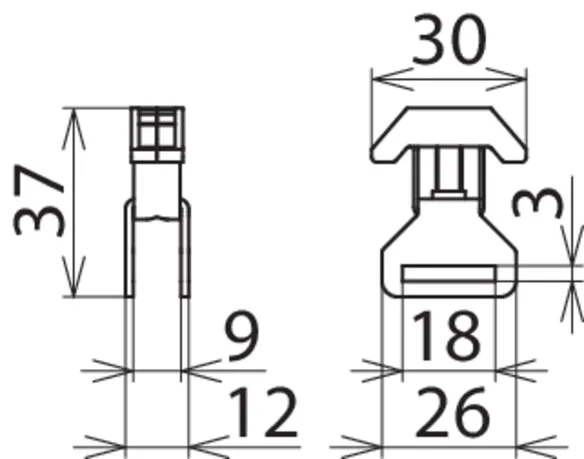

Anschlussklemme grün/gelb AK 35 SN 18X3 GG
Anschluss-Klemme AKS
für Sammelschiene 18 x 3 mm,
Querschnitt max.35 mm² grün/gelb

Fabrikat: DEHN
Typ: AK 35 SN 18X3 GG
Art.-Nr.: 919015
oder gleichwertig.



Technical data

Anschlussquerschnitt 35 mm2
Montage auf Sammelschiene

Product 919015 was added to Notepad.

Product 919015 was added to the cart.
