Prüfkopf PHE III ZK

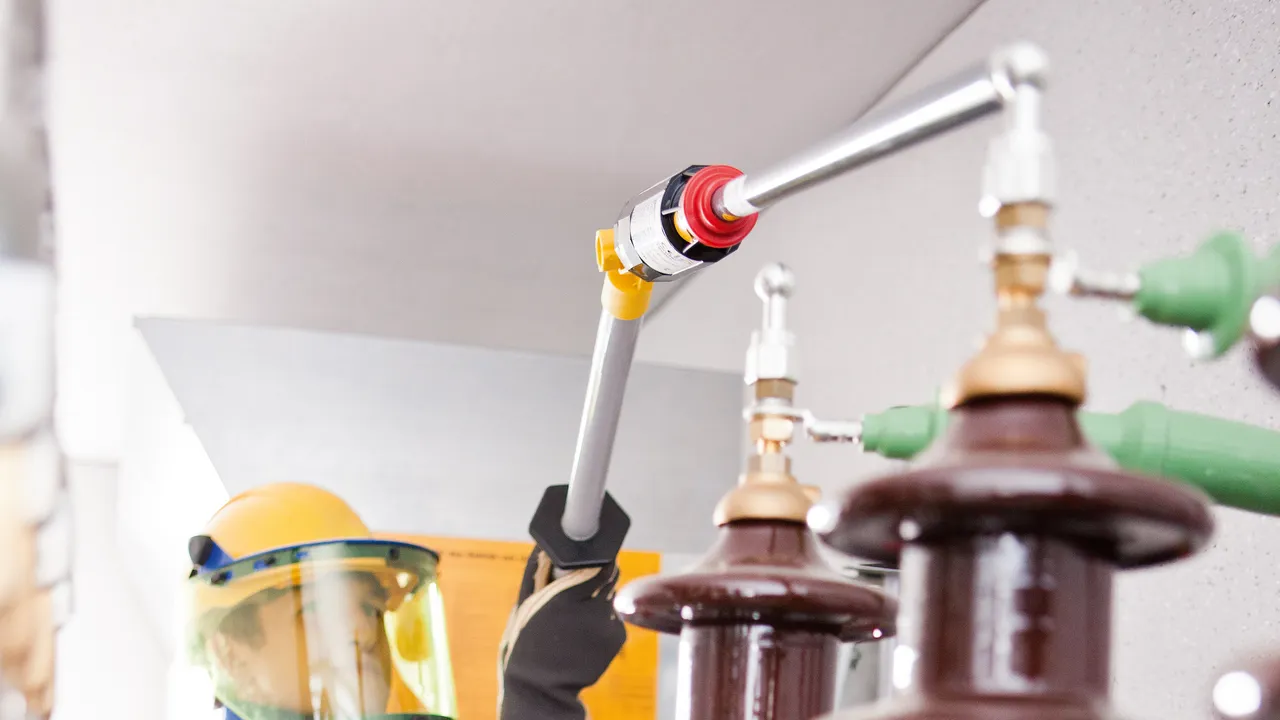

Sicher – Spannungsfreiheit feststellen

Sichere Anzeigenerkennung mit Standby-Funktion
Leichte Handhabung
Kosten- / platzsparender Transport

Details

Universalzahnkupplung zum Abwinkeln des Spannungsprüfers

Nennspannungsbereiche bis 30 kV / 50 Hz, Kategorie "S"

Kategorie "S" für Schaltanlagen und Freileitungen.

2 Products

Part No. 767921 PHE3 PK6 20 S SB ZK

GTIN 4013364097360, Customs tariff No. (EU): 90303370, Gross weight: 2.15 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Certificates

Technical data

Nennspannung (U_N )	6 ... 20 kV
Gesamtlänge (l_G )	1010 mm
Eintauchtiefe (I_O )	780 mm

Nennspannung (U_N )	6 ... 20 kV
Kategorie	S
Gesamtlänge (l_G )	1010 mm
Eintauchtiefe (I_O )	780 mm
Norm Prüfkopf	DIN VDE 0682-411 (EN/IEC 61243-1)
Norm Universalzahnkupplung	DIN VDE 0682-211 (EN/IEC 60832)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Getrennt
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert

Product 767921 was added to Notepad.

Go to Notepad

Product 767921 was added to the cart.

Go to Web-Shop

Part No. 767931 PHE3 PK10 30 S SB ZK

GTIN 4013364097377, Customs tariff No. (EU): 90303370, Gross weight: 1.68 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Certificates

Technical data

Nennspannung (U_N )	10 ... 30 kV
Gesamtlänge (l_G )	1110 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	10 ... 30 kV
Kategorie	S
Gesamtlänge (l_G )	1110 mm
Eintauchtiefe (I_O )	880 mm
Norm Prüfkopf	DIN VDE 0682-411 (EN/IEC 61243-1)
Norm Universalzahnkupplung	DIN VDE 0682-211 (EN/IEC 60832)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Getrennt
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert

Product 767931 was added to Notepad.

Go to Notepad

Product 767931 was added to the cart.

Go to Web-Shop

Nennspannungsbereiche bis 30 kV / 50 Hz, Kategorie "L"

Kategorie "L" für Freileitungen.

2 Products

Part No. 767922 PHE3 PK6 20 L SB ZK

GTIN 4013364097384, Customs tariff No. (EU): 90303370, Gross weight: 1.45 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Certificates

Technical data

Nennspannung (U_N )	6 ... 20 kV
Gesamtlänge (l_G )	415 mm
Eintauchtiefe (I_O )	185 mm

Nennspannung (U_N )	6 ... 20 kV
Kategorie	L
Gesamtlänge (l_G )	415 mm
Eintauchtiefe (I_O )	185 mm
Norm Prüfkopf	DIN VDE 0682-411 (EN/IEC 61243-1)
Norm Universalzahnkupplung	DIN VDE 0682-211 (EN/IEC 60832)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Getrennt
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert

Product 767922 was added to Notepad.

Go to Notepad

Product 767922 was added to the cart.

Go to Web-Shop

Part No. 767932 PHE3 PK10 30 L SB ZK

GTIN 4013364097391, Customs tariff No. (EU): 90303370, Gross weight: 1.45 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Certificates

Technical data

Nennspannung (U_N )	10 ... 30 kV
Gesamtlänge (l_G )	415 mm
Eintauchtiefe (I_O )	185 mm

Nennspannung (U_N )	10 ... 30 kV
Kategorie	L
Gesamtlänge (l_G )	415 mm
Eintauchtiefe (I_O )	185 mm
Norm Prüfkopf	DIN VDE 0682-411 (EN/IEC 61243-1)
Norm Universalzahnkupplung	DIN VDE 0682-211 (EN/IEC 60832)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Getrennt
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
