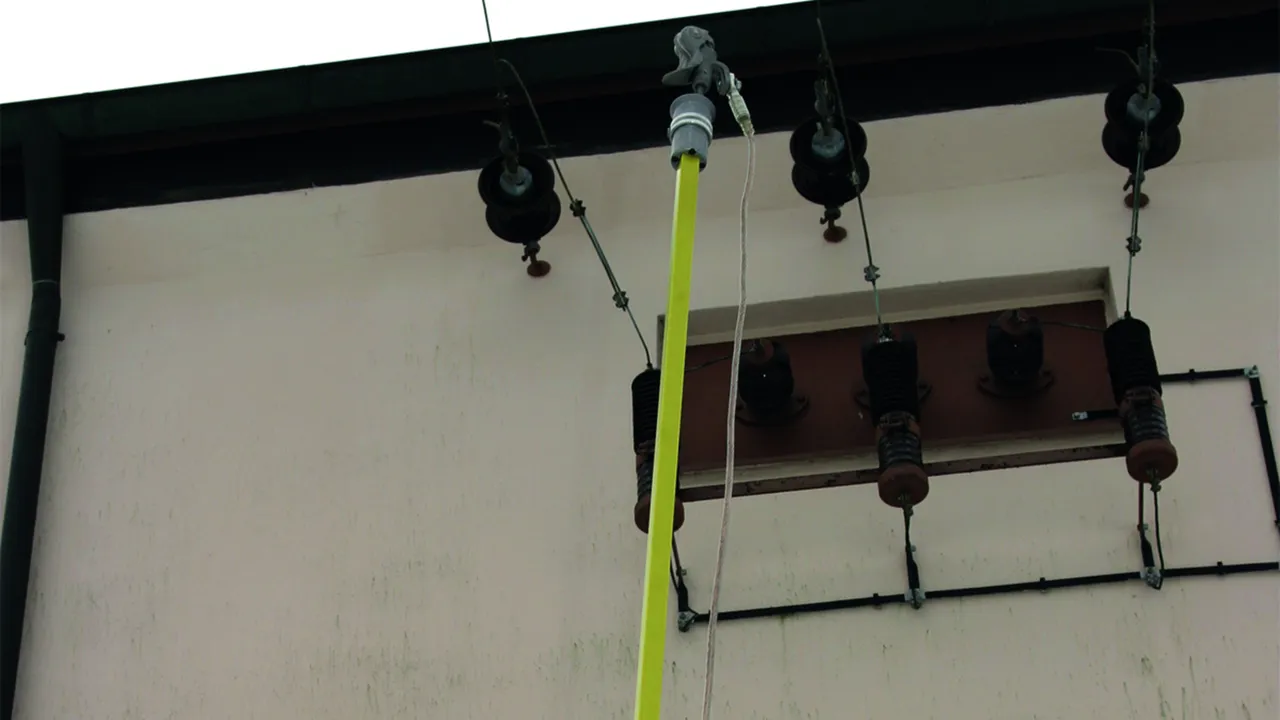

Erdungsstangen für Freileitungen

  • Für Freiluftanwendung
  • Robuste Alu-Trichterkupplung
  • Gesamtlängen bis 6000 mm realisierbar
  • Teleskopstange stufenlos über Kreuzgriff einstellbar
  • Für Phasenschraubklemmen und Klemmen mit langer Spindel mit Querstift

Details

Belastungswerte für verlängerbare Erdungsstangen.
lorem ipsum
Erdungsstange mit Alu-Trichterkupplung zur Verwendung für Klemmen mit langer Spindel nach DIN 48087.
lorem ipsum
Arretierbarer Stellring
Am Trichter befindet sich ein Stellring mit folgenden Funktionen:
– Stellung "AUF": Stange ist nach Befestigung der Klemme abziehbar
– Stellung "ZU": Stange und Klemme bleiben auch nach der Befestigung der Vorrichtung fest verbunden.
lorem ipsum
Abschlussteil mit Ringöse (Al/Gummi) bzw. Steckkupplung zur Handhabeverlängerung mit Ringöse (Al/Gummi).
lorem ipsum
Robuste Alu-Schraubkupplung ermöglicht durch die Verschraubung und Verzahnung eine kraft- und formschlüssige Verbindung.
lorem ipsum

Teleskopisch mit Querstiftaufnahme

2 Products

Part No. 769400 ESTC SQL 4000

GTIN 4013364080881, Customs tariff No. (EU): 82055980, Gross weight: 4.42 kg, PU: 1.00 Stk.

Images

Additional information



Technical data

Gesamtlänge (lG max / IG min ) 4015 / 2180 mm
Länge Handhabe (IH ) 1400 mm
Höchstzulässige Kopflast (lG max / IG min ) 10 / 20 kg
Durchmesser 43 mm

Product 769400 was added to Notepad.

Go to Notepad

Product 769400 was added to the cart.

Go to Web-Shop

Part No. 769500 ESTC SQL 5000

GTIN 4013364080904, Customs tariff No. (EU): 82055980, Gross weight: 5.02 kg, PU: 1.00 Stk.

Images

Additional information



Technical data

Gesamtlänge (lG max / IG min ) 5015 / 2680 mm
Länge Handhabe (IH ) 1900 mm
Höchstzulässige Kopflast (lG max / IG min ) 10 / 20 kg
Durchmesser 43 mm

Product 769500 was added to Notepad.

Go to Notepad

Product 769500 was added to the cart.

Go to Web-Shop

Teleskopisch mit Querstiftaufnahme und Steckkupplung

1 Product

Part No. 769300 ESTC SQL STK 3000

GTIN 4013364080867, Customs tariff No. (EU): 82055980, Gross weight: 3.80 kg, PU: 1.00 Stk.

Images

Additional information



Technical data

Gesamtlänge (lG max / IG min ) 3015 / 1760 mm
Länge Handhabe (IH ) 900 mm
Höchstzulässige Kopflast (lG max / IG min ) 10 / 20 kg
Durchmesser 43 mm

Product 769300 was added to Notepad.

Go to Notepad

Product 769300 was added to the cart.

Go to Web-Shop

Mehrteilig, Kopfstück

Mit Alu-Bajonettkupplung und Alu-Schraubkupplung als Abschlussteil.

1 Product

Part No. 769503 EST KS SQL 1500

GTIN 4013364003996, Customs tariff No. (EU): 82055980, Gross weight: 2.39 kg, PU: 1.00 Stk.

Images

Additional information



Technical data

Gesamtlänge (lG ) 1600 mm
Höchstzulässige Kopflast 20 kg
Durchmesser 43 mm

Product 769503 was added to Notepad.

Go to Notepad

Product 769503 was added to the cart.

Go to Web-Shop

Mehrteilig, Zwischenstück

Mit Alu-Schraubkupplung, Stecker mit Mutter und Buchsenteil.

1 Product

Part No. 769504 EST ZS 1500

GTIN 4013364004559, Customs tariff No. (EU): 82055980, Gross weight: 2.39 kg, PU: 1.00 Stk.

Images

Additional information



Technical data

Gesamtlänge (lG ) 1580 mm
Durchmesser 43 mm

Product 769504 was added to Notepad.

Go to Notepad

Product 769504 was added to the cart.

Go to Web-Shop

Mehrteilig, Endstück

Mit Stecker und Mutter der Alu-Schraubkupplung und Abschlussteil mit Ringöse.

1 Product

Part No. 769505 EST ES 1500

GTIN 4013364004566, Customs tariff No. (EU): 82055980, Gross weight: 2.46 kg, PU: 1.00 Stk.

Images

Additional information



Technical data

Gesamtlänge (lG ) 1590 mm
Durchmesser 43 mm

Product 769505 was added to Notepad.

Go to Notepad

Product 769505 was added to the cart.

Go to Web-Shop
