Potentialausgleichsschienen R15 mit Reihenklemmensystem / Baukasten

Potentialausgleichsschienen für den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100-410/540 und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3).Ausführung:
  • Geprüft nach DIN VDE 0609
  • 15 Teilungseinheiten
  • Schienenböcke und Abdeckhaube aus Kunststoff, grau (halogenfrei)
  • Abdeckung plombierbar / beschriftbar
  • Reihenklemmen St/gal Zn

Ausführung A

Anschlüsse für:
7 Leiter 2,5-25 mm2 (ein- / mehrdrähtig).
2 Leiter 16-95 mm2 (ein- / mehrdrähtig) oder Rd Ø8-10 mm.
1 Leiter Fl bis 30 x 4 mm.

1 Product

Part No. 563010 PAS AH RK 7X25 2X8.10 1XFL30

GTIN 4013364027800, Customs tariff No. (EU): 85359000, Gross weight: 469.10 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

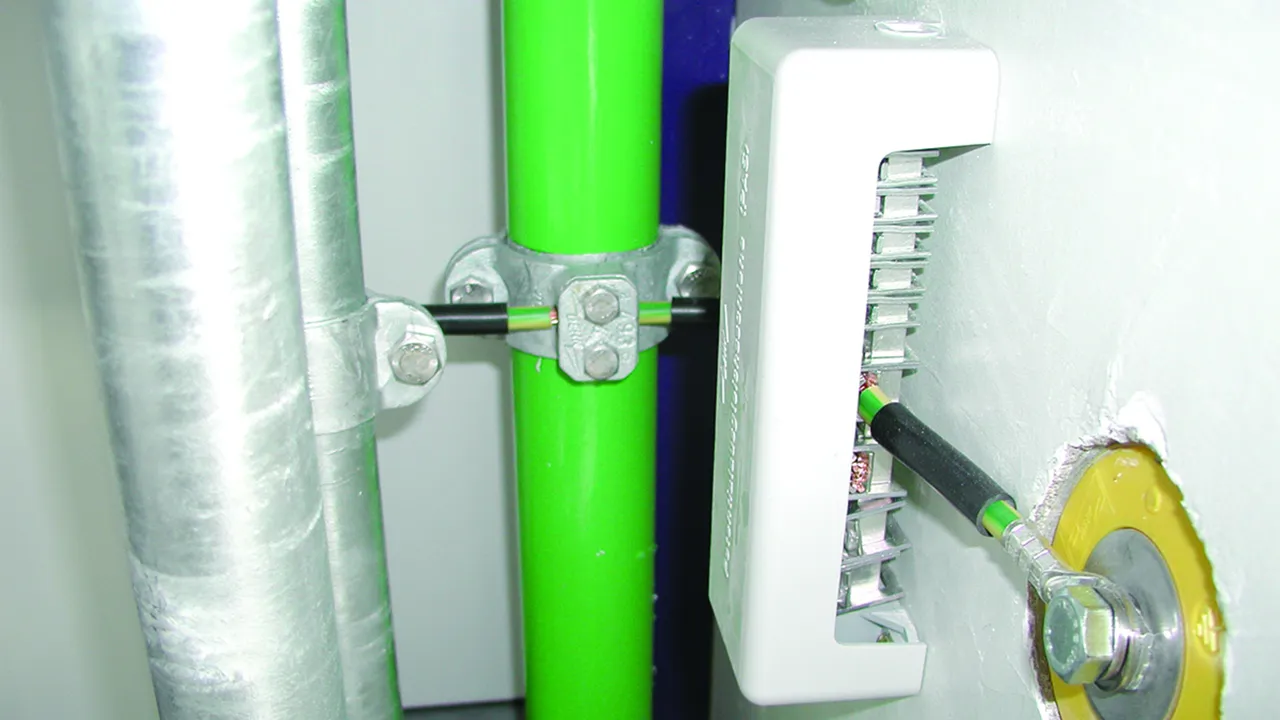

Potentialausgleichsschiene R15 Ausführung A
Potentialausgleichsschienen R15, mit Reihenklemmensystem für den Hauptpotentialausgleich
nach DIN VDE 0100 Teil 410/540 und den Blitzschutz-
Potentialausgleich nach EN 62305
Anschluss (ein- / mehrdrähtig): 7x 2,5-25 mm2
Anschluss Rd (ein- / mehrdrähtig / Seil): 2x 8-10 mm oder 16-95 mm2
Anschluss Fl: 1x -30 x 4 mm
Klemmschiene: Ms/gal Sn
Querschnitt: 100 mm2
Befestigung: [4x] 6 x 12 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS AH RK 7X25 2X8.10 1XFL30
Art.-Nr.: 563010
oder gleichwertig.

Certificates



Technical data

Klemmschiene Ms/gal Sn
Querschnitt 100 mm2
Befestigung [4x] 6 x 12 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 563010 was added to Notepad.

Product 563010 was added to the cart.


Ausführung B

Anschlüsse für:
5 Leiter 2,5-25 mm2 (ein- / mehrdrähtig).
3 Leiter 16-95 mm2 (ein- / mehrdrähtig) oder Rd Ø8-10 mm.
1 Leiter Fl bis 30 x 4 mm.

1 Product

Part No. 563020 PAS AH RK 5X25 3X8.10 1XFL30

GTIN 4013364027817, Customs tariff No. (EU): 85359000, Gross weight: 481.00 g, PU: 1.00 Stk.


Images

Additional information

Potentialausgleichsschiene R15 Ausführung B
Potentialausgleichsschienen R15, mit Reihenklemmensystem für den Hauptpotentialausgleich
nach DIN VDE 0100 Teil 410/540 und den Blitzschutz-
Potentialausgleich nach EN 62305
Anschluss (ein- / mehrdrähtig): 5x 2,5-25 mm2
Anschluss Rd (ein- / mehrdrähtig / Seil): 3x 8-10 mm oder 16-95 mm2
Anschluss Fl: 1x -30 x 4 mm
Klemmschiene: Ms/gal Sn
Querschnitt: 100 mm2
Befestigung: [4x] 6 x 12 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS AH RK 5X25 3X8.10 1XFL30
Art.-Nr.: 563020
oder gleichwertig.

Certificates



Technical data

Klemmschiene Ms/gal Sn
Querschnitt 100 mm2
Befestigung [4x] 6 x 12 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 563020 was added to Notepad.

Product 563020 was added to the cart.


Ausführung C

Anschlüsse für:
13 Leiter 2,5-25 mm2 (ein- / mehrdrähtig).
1 Leiter 16-95 mm2 (ein- / mehrdrähtig) oder Rd Ø8-10 mm.

1 Product

Part No. 563030 PAS AH RK 13X25 1X8.10

GTIN 4013364027824, Customs tariff No. (EU): 85359000, Gross weight: 444.20 g, PU: 1.00 Stk.


Images

Additional information

Potentialausgleichsschiene R15 Ausführung C
Potentialausgleichsschienen R15, mit Reihenklemmensystem für den Hauptpotentialausgleich
nach DIN VDE 0100 Teil 410/540 und den Blitzschutz-
Potentialausgleich nach EN 62305
Anschluss (ein- / mehrdrähtig): 13x 2,5-25 mm2
Anschluss Rd (ein- / mehrdrähtig / Seil): 1x 8-10 mm oder 16-95 mm2
Klemmschiene: Ms/gal Sn
Querschnitt: 100 mm2
Befestigung: [4x] 6 x 12 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS AH RK 13X25 1X8.10
Art.-Nr.: 563030
oder gleichwertig.

Certificates



Technical data

Klemmschiene Ms/gal Sn
Querschnitt 100 mm2
Befestigung [4x] 6 x 12 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 563030 was added to Notepad.

Product 563030 was added to the cart.


Ausführung D

Anschlüsse für:
7 Leiter 2,5-25 mm2 (ein- / mehrdrähtig).
2 Leiter 16-95 mm2 (ein- / mehrdrähtig) oder Rd Ø8-10 mm.
1 Leiter Fl bis 40 x 5 mm.

1 Product

Part No. 563040 PAS AH RK 7X25 2X8.10 1XFL40

GTIN 4013364082861, Customs tariff No. (EU): 85359000, Gross weight: 460.00 g, PU: 1.00 Stk.


Images

Additional information

Potentialausgleichsschiene R15 Ausführung D
Potentialausgleichsschienen R15, mit Reihenklemmensystem für den Hauptpotentialausgleich
nach DIN VDE 0100 Teil 410/540 und den Blitzschutz-
Potentialausgleich nach EN 62305
Anschluss (ein- / mehrdrähtig): 7x 2,5-25 mm2
Anschluss Rd (ein- / mehrdrähtig / Seil): 2x 8-10 mm oder 16-95 mm2
Anschluss Fl: 1x -40 x 5 mm
Klemmschiene: Ms/gal Sn
Querschnitt: 100 mm2
Befestigung: [4x] 6 x 12 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS AH RK 7X25 2X8.10 1XFL40
Art.-Nr.: 563040
oder gleichwertig.

Certificates



Technical data

Klemmschiene Ms/gal Sn
Querschnitt 100 mm2
Befestigung [4x] 6 x 12 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.
