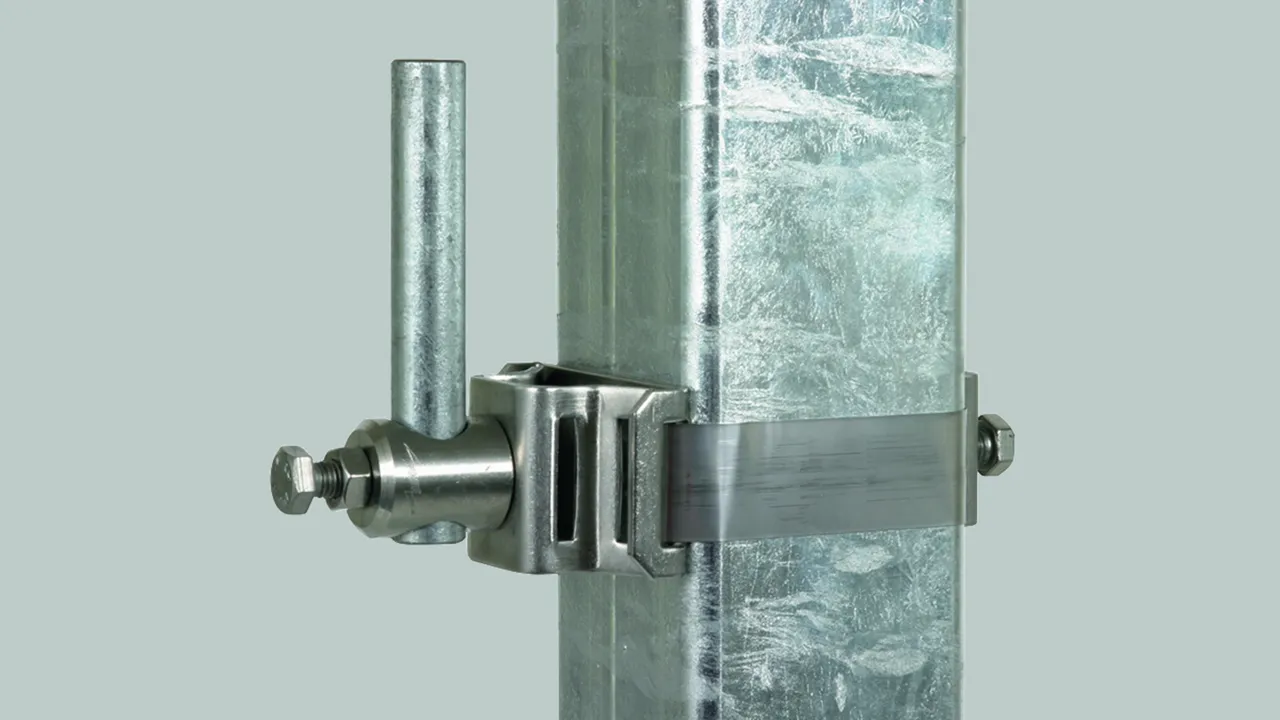

Bandrohrschelle für Fangstangen

Zur Befestigung und gleichzeitigen blitzstromtragfähigen Kontaktierung der Fangstange z. B. an metallenen Unterkonstruktionen von PV-Anlagen (Vierkant-Hohlprofil); typisch errichtet auf Stahlskelett- oder Stahlbetonbauwerken.
Bei der Montage an Rohren muss die Druckplatte (Flachplatte 2x gewinkelt) demontiert werden.
Es müssen an jeder Fangstange zwei Stück Bandrohrschellen montiert werden.
Bei der Montage ist die maximale freie Länge der jeweiligen Fangstange bedingt durch die Windlast zu beachten.

1 Product

Part No. 540105 BRS 50.300 BB16 8 V2A

GTIN 4013364115880, Customs tariff No. (EU): 85359000, Gross weight: 359.30 g, PU: 1.00 Stk.


Images

Additional information

Bandrohrschelle für Fangstangen
Bandrohrschelle für Fangstangen
zur Befestigung und gleichzeitiger blitzstromtragfähiger
Kontaktierung der Fangstange z.B. an metallenen
Unterkonstruktionen von PV-Anlagen.
Typisch errichtet auf
Stahlskelett- oder Stahlbetonbauwerken.
Werkstoff Kopf / Band: NIRO
Klemmbereich Vierkant-Hohlprofil: 40 x 60 bis 70 x 70 mm
Klemmbereich Rohr: 50-300 mm
Anschluss Rd: 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: BRS 50.300 BB16 8 V2A
Art.-Nr.: 540105
oder gleichwertig.

Certificates



Technical data

Werkstoff Kopf / Band NIRO
Klemmbereich Vierkant-Hohlprofil 40 x 60 bis 70 x 70 mm
Klemmbereich Rohr 50-300 mm
Anschluss Rd 16 mm
Abmessung Spannband 1100 x 25 x 0,3 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.
