Fangmast mit HVI light plus Leitung

Das Komplettset des Fangmastes für extreme Höhen (u. a. bei Biogas-Anlagen).
Die Befestigung muss mit drei variablen Haltern (Art.-Nr. 105 345) erfolgen.

Der teilbare Fangmast / das Set besteht aus:
– Fangstange Al, Ø16/10 mm, Länge 1500 mm
– Stützrohr GFK/Al Ø40/50 mm, Länge 1600 mm
– Adapter St/tZn, Ø40/50 mm
– Mastrohr St/tZn, Ø60 mm, Länge 6000 mm (max. Transprotlänge)
– HVI light plus Leitung (vorkonfektioniert Rohrinnenverlegung)

1 Product

Part No. 819735 FM 60 L9M IP HVI LI PL GFK AL STTZN

GTIN 4013364499539, Customs tariff No. (EU): 85389099, Gross weight: 52.77 kg, PU: 1.00 Stk.


Images

Additional information

Fangmaste mit HVI light plus Leitung
Fangmaste mit HVI light plus Leitung
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)

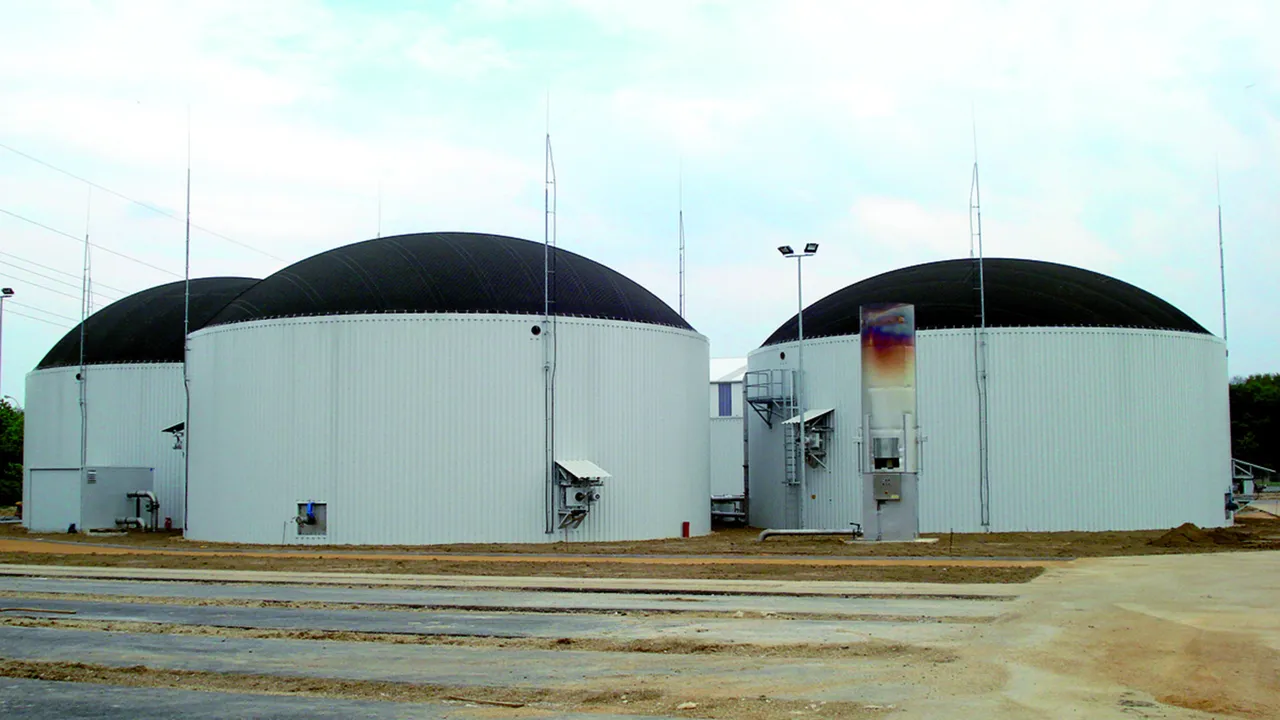

Speziell für den Einsatz z.B. bei Fermentern oder
Gasspeichern von Biogasanlagen
nach der Schutzklasse II des Blitzschutzsystems.
Die Fangmaste sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Die Fangeinrichtung besteht aus:
-Fangstange Al Ø16/10 mm Länge 1500 mm
-Stützrohr GFK/Al Ø40/50 mm
-Adapter St/tZn Ø40/50 mm
-Mastrohr St/tZn Ø60 mm
zuzüglich
3 Stück variablen Halter (Art.-Nr. 105 345)
Ausführung mit 1x HVI light plus Leitung innenverlegt,
Die weitere erforderliche Leitungslänge der HVI light plus Leitung
ist separat zu bestellen.
Fangmastlänge gesamt: 8800 mm
Länge Fangstange: 1500 mm
Länge Stützrohr: 1600 mm
Länge Mastrohr: 6000 mm
Farbe Leitung: grau ●
Mindestbestelllänge: 10 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: FM 60 L9M IP HVI LI PL GFK AL STTZN
Art.-Nr.: 819735
oder gleichwertig.

Certificates



Technical data

Fangmastlänge gesamt 8800 mm
Länge Fangstange 1500 mm
Länge Stützrohr 1600 mm
Länge Mastrohr 6000 mm
Durchmesser Ø Leiter 21 mm
Farbe Leitung grau
Werkstoff Leiter Cu
Mindestbestelllänge 10 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)
