DEHNcon-H-Stützrohre für HVI light Leitung

Stützrohre für HVI light Leitung zur Konfektionierung vor Ort, Fangspitze aus NIRO, Ø10 mm.

Mit Fangspitze

4 Products

Part No. 105272 SR D30 1990 FSP10 500 GFK AL V2A

GTIN 4013364255777, Customs tariff No. (EU): 85389099, Gross weight: 2.40 kg, PU: 1.00 Stk.

Images

Additional information

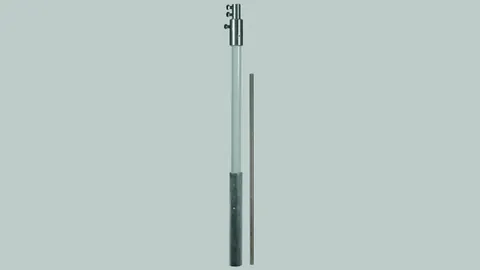

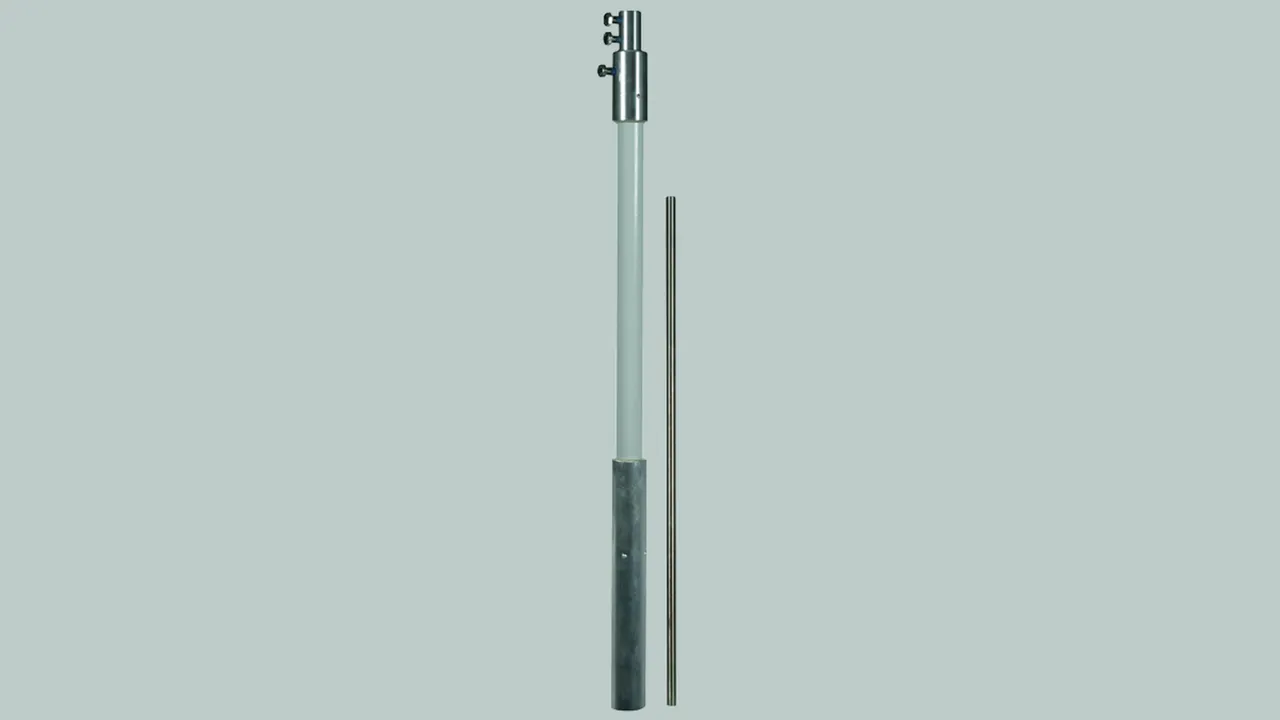

DEHNcon-H Stützrohr für HVI light Leitung mit Fangspitze 500mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss für
die HVI light Leitung zum Einhalten des
Trennungsabstand zu elektrisch leitenden Teilen nach
DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
für eine max. Böenwindgeschwindigkeit von 240 km/h dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 500 mm aus NIRO
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 1990 mm
Transportlänge: 1990 mm
Durchmesser Ø Außen GFK: 30 mm
Durchmesser Ø Außen Al (Klemmbereich): 40 mm
Länge der Isolierstrecke: 1070 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 1890 mm, 1x HVI light innen) 240 km/h
Max. freie Länge: 1890 mm
Min. Einspannlänge: 600 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D30 1990 FSP10 500 GFK AL V2A
Art.-Nr.: 105272
oder gleichwertig.

Certificates



Technical data

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 1990 mm
Länge Fangspitze 500 mm
Durchmesser Ø Außen GFK 30 mm
Durchmesser Ø Außen Al (Klemmbereich) 40 mm
Max. Böenwindgeschwindigkeit (max. freie Länge 1890 mm, 1x HVI light innen) 240 km/h
Max. freie Länge 1890 mm
Min. Einspannlänge 600 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105272 was added to Notepad.

Go to Notepad

Product 105272 was added to the cart.

Go to Web-Shop

Part No. 105273 SR D30 1990 FSP10 1000 GFK AL V2A

GTIN 4013364255807, Customs tariff No. (EU): 85389099, Gross weight: 2.70 kg, PU: 1.00 Stk.

Images

Additional information

DEHNcon-H Stützrohr für HVI light Leitung mit Fangspitze 1000mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss für
die HVI light Leitung zum Einhalten des
Trennungsabstand zu elektrisch leitenden Teilen nach
DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
für eine max. Böenwindgeschwindigkeit von 200 km/h dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 1990 mm
Transportlänge: 1990 mm
Durchmesser Ø Außen GFK: 30 mm
Durchmesser Ø Außen Al (Klemmbereich): 40 mm
Länge der Isolierstrecke: 1070 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 2390 mm, 1x HVI light innen) 200 km/h
Max. freie Länge: 2390 mm
Min. Einspannlänge: 600 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D30 1990 FSP10 1000 GFK AL V2A
Art.-Nr.: 105273
oder gleichwertig.

Certificates



Technical data

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 1990 mm
Länge Fangspitze 1000 mm
Durchmesser Ø Außen GFK 30 mm
Durchmesser Ø Außen Al (Klemmbereich) 40 mm
Max. Böenwindgeschwindigkeit (max. freie Länge 2390 mm, 1x HVI light innen) 200 km/h
Max. freie Länge 2390 mm
Min. Einspannlänge 600 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105273 was added to Notepad.

Go to Notepad

Product 105273 was added to the cart.

Go to Web-Shop

Part No. 105274 SR D30 2840 FSP10 500 GFK AL V2A

GTIN 4013364255814, Customs tariff No. (EU): 85389099, Gross weight: 3.35 kg, PU: 1.00 Stk.

Images

Additional information

DEHNcon-H Stützrohr für HVI light Leitung mit Fangspitze 500mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss für
die HVI light Leitung zum Einhalten des
Trennungsabstand zu elektrisch leitenden Teilen nach
DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 240 km/h dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 500 mm aus NIRO
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 2640 mm
Transportlänge: 2640 mm
Durchmesser Ø Außen GFK: 30 mm
Durchmesser Ø Außen Al (Klemmbereich): 40 mm
Länge der Isolierstrecke: 1070 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 2540 mm, 1x HVI light innen) 240 km/h
Max. freie Länge: 2540 mm
Min. Einspannlänge: 600 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D30 2840 FSP10 500 GFK AL V2A
Art.-Nr.: 105274
oder gleichwertig.

Certificates



Technical data

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 2640 mm
Länge Fangspitze 500 mm
Durchmesser Ø Außen GFK 30 mm
Durchmesser Ø Außen Al (Klemmbereich) 40 mm
Max. Böenwindgeschwindigkeit (max. freie Länge 2540 mm, 1x HVI light innen) 240 km/h
Max. freie Länge 2540 mm
Min. Einspannlänge 600 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105274 was added to Notepad.

Go to Notepad

Product 105274 was added to the cart.

Go to Web-Shop

Part No. 105280 SR D30 2640 FSP10 1000 GFK AL V2A

GTIN 4013364255838, Customs tariff No. (EU): 85389099, Gross weight: 3.65 kg, PU: 1.00 Stk.

Images

Additional information

DEHNcon-H Stützrohr für HVI light Leitung mit Fangspitze 1000mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss für
die HVI light Leitung zum Einhalten des
Trennungsabstand zu elektrisch leitenden Teilen nach
DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 201 km/h dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 2640 mm
Transportlänge: 2640 mm
Durchmesser Ø Außen GFK: 30 mm
Durchmesser Ø Außen Al (Klemmbereich): 40 mm
Länge der Isolierstrecke: 1070 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 3040 mm, 1x HVI light innen) 201 km/h
Max. freie Länge: 3040 mm
Min. Einspannlänge: 600 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D30 2640 FSP10 1000 GFK AL V2A
Art.-Nr.: 105280
oder gleichwertig.

Certificates



Technical data

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 2640 mm
Länge Fangspitze 1000 mm
Durchmesser Ø Außen GFK 30 mm
Durchmesser Ø Außen Al (Klemmbereich) 40 mm
Max. Böenwindgeschwindigkeit (max. freie Länge 3040 mm, 1x HVI light innen) 201 km/h
Max. freie Länge 3040 mm
Min. Einspannlänge 600 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105280 was added to Notepad.

Go to Notepad

Product 105280 was added to the cart.

Go to Web-Shop
