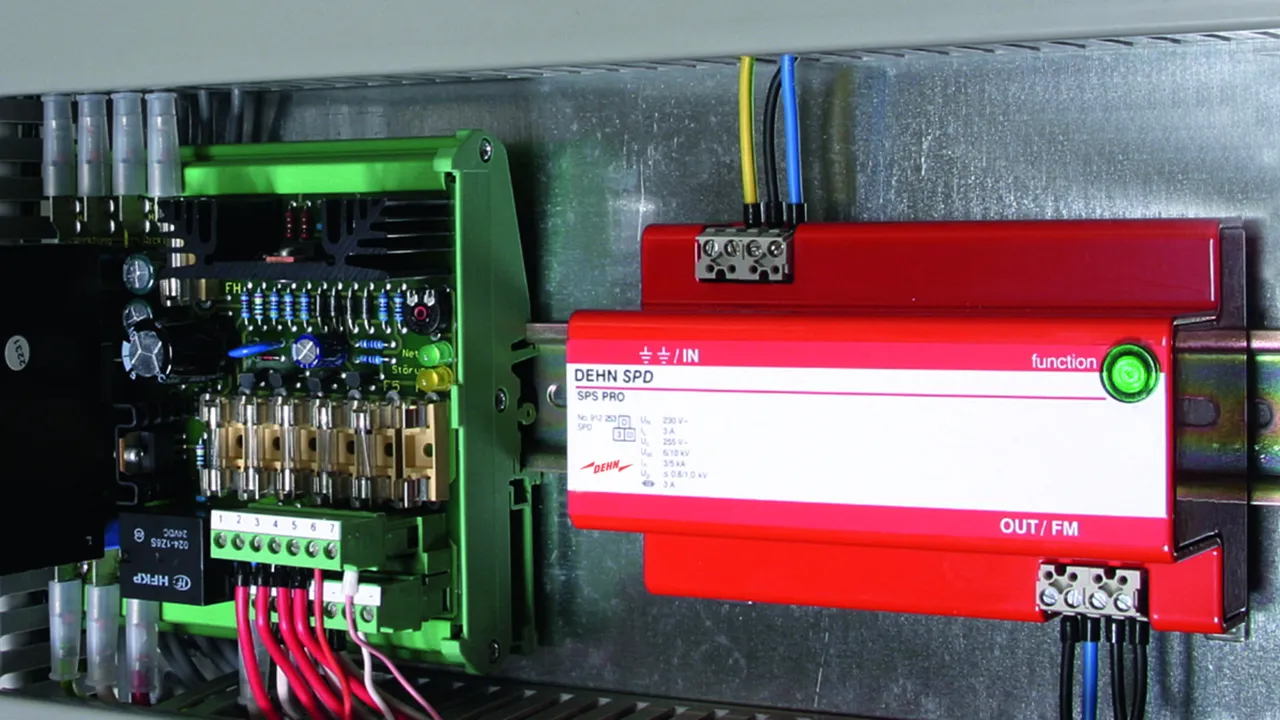

SPS-Protector

Combinaison d'une protection contre les surtensions et d'un filtre
Parafoudre type 3 avec dispositif de surveillance et de déconnexion
Filtre écrêteur pour la protection des équipements terminaux industriels sensibles contre des perturbations symétriques et asymétriques haute fréquence
Montage en boîtier blindé
Indication optique de fonctionnement (vert) et contact sec de télésignalisation (signal d’ouverture) pour l'indication de défaut
Protège l'alimentation des API

Details

SPS-Protector

Parafoudre avec filtre écrêteur pour le système TT et TN 230 V uniphasé ; avec contact sec de télésignalisation.

1 Product

Part No. 912253 SPS PRO

GTIN 4013364068360, Customs tariff No. (EU): 85363010, Gross weight: 603.70 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

produit : DEHN
Type: SPS PRO
Référence: 912253
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant nominal AC (I_L )	3 A
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 800 / ≤ 1000 V
Fonctionnement du contact FM	ouverture

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant nominal AC (I_L )	3 A
Pourcentage de la chute de tension [L'-N'/L-N] avec U_C/I_L (∆U)	≤ 1,6 %
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Choc combiné (U_OC )	6 kV
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 800 / ≤ 1000 V
Choc combiné [L+N+PE] (U_{OC total} )	10 kV
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	1 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min. – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [L+N-PE], caractéristique (U_T)	1200 V + U_REF / 200 ms – défaillance sécurisée
Indication de fonctionnement	voyant vert
Indication de fonctionnement/de défaut	voyant vert éteint
Nombre de ports	2
Température d'utilisation (T_U )	-10 °C ... +40 °C
Section de raccordement (min.)	0,14 mm²rigide/brins souples
Section de raccordement (max.)	2,5 mm² rigide/multi-brins/brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Aluminium, peint à la poudre rouge
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	7 modules, DIN 43880
Fonctionnement du contact FM	ouverture
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Filtre réseau	selon DIN VDE 0565-3
Atténuation avec f = 1 MHz symétrique	≥ 73 dB
Atténuation avec f = 1 MHz asymétrique	≥ 45 dB
